WaveShare ST25R3911B NFC Development Kit with NFC Reader TF Card USB Cable

Überblick

WaveShare,ST25R3911B NFC Development Kit,STM32 Controller,Multi Protocols

Beschreibung

Überblick

Dies ist ein NFC-Entwicklungskit auf der Basis von ST25R3911B, mit STM32F103R-Controller, OLED-Display, Benutzertasten und häufig verwendeten Schnittstellen. Es ist Ihre ideale Wahl für das Lernen und Entwickeln von NFC-Anwendungen.

Das Kit unterstützt mehrere NFC-Protokolle mit einer Ausgangsleistung von bis zu 1,4 W und einer kapazitiven Aufweckfunktion mit geringer Leistung. Es eignet sich für Anwendungen, die eine hohe HF-Leistung, Flexibilität und einen niedrigen Stromverbrauch erfordern, wie z.B. Zugangskontrolle, Ticketing, Industrie, medizinische Behandlung, Verbrauchsprodukte usw.

Merkmale

• Multiprotokoll-Unterstützung: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa™


• Differentielles Antennendesign, Ausgangsleistung bis zu 1,4W, größerer Messabstand


• Eingebetteter kapazitiver Sensor mit geringer Leistung, ermöglicht die Erfassung und das kapazitive Aufwachen, wobei die nahe gelegene Karte erkannt wird, ohne das Magnetfeld des Lesers zu aktivieren


• STM32F103RBT6 Controller, einfach zu erlernen, auszuwerten oder direkt zu integrieren, benötigt keinen weiteren externen Controller


• 1,3" OLED-Display, ermöglicht visuelle Bedienung


• Onboard-SRAM, zusätzlicher Platz zum inneren RAM


• Micro SD-Steckplatz, unterstützt externe TF-Karte zur Speicherung von Daten, die über NFC


• übertragen werden sollen


• 4x Schaltflächen, 2x Benutzerindikatoren, praktisch für die Fehlersuche


• Board-Programmierschnittstelle, UART-Debugging-Schnittstelle, Aufbrechen aller nicht verwendeten IO-Pins zum Anschluss anderer Benutzerperipheriegeräte

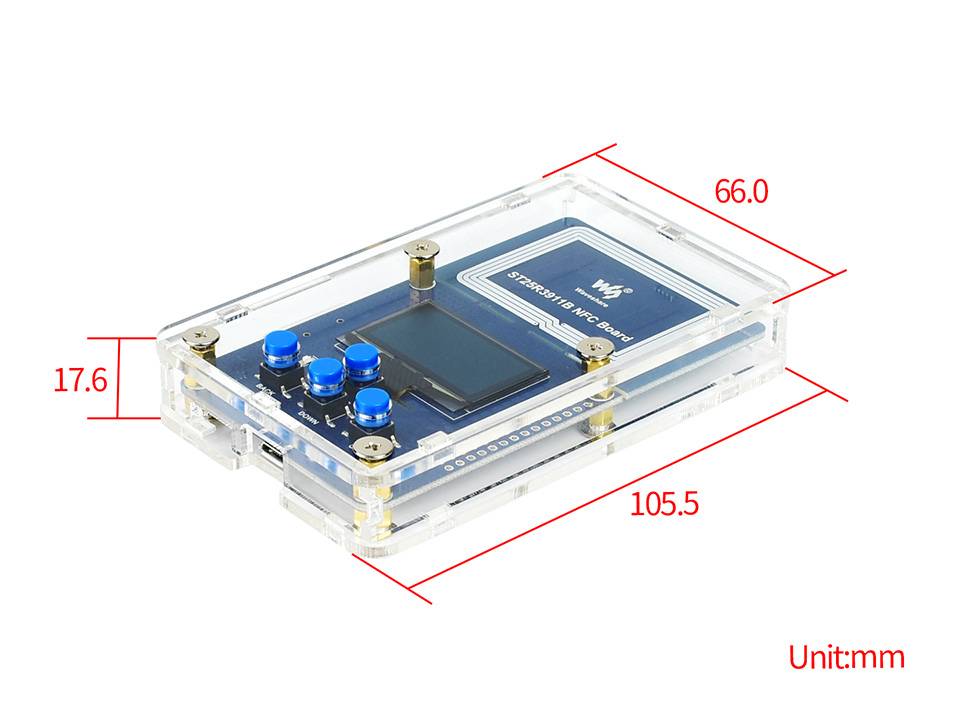

• Kundenspezifisches Acrylgehäuse, schützend und staubdicht, besser aussehend


• Kommt mit Entwicklungsressourcen und Handbuch

Spezifikationen

• NFC-Chip: ST25R3911B


• Betriebsfrequenz: 13,56MHz


• Ausgangsleistung: 1,4W (max)


• Kommunikationsschnittstelle: SPI


• Protokoll-Unterstützung:



  • ISO18092 (NFCIP-1) aktives P2P


  • ISO14443A, ISO14443B, und FeliCa™


  • ISO15693


  • Andere kundenspezifische Protokolle (wie MIFARE™ Classic)






• Versorgungsspannung: 5V


• Betriebsspannung: 3,3V

Was ist an Bord

1. STM32F103RBT6



   • Kern: ARM® 32-bit Cortex™-M3


   • Betriebsfrequenz:72MHz


   • Betriebsspannung:2,0V-3,6V


   • Paket:LQFP64


   • Speicher: 128kB Flash, 20kB SRAM


   • Kommunikationsschnittstellen: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB


   • AD &Verstärker; DA-Wandler: 2 x AD (12-bit, teilt 16 Kanäle)






2. ST25R3911B: NFC-Chip, alias AS3911B


3. 23LC1024: SRAM, 1Mbit


4. CP2102: USB-zu-UART-Konverter, für die Fehlersuche


5. SPX3819: 3,3V Spannungsregler


6. 1,3" OLED: blauer Bildschirm, 128×64 Pixel, SH1106-Treiber


7. 4x Benutzertasten:


8. 2x Nutzerindikatoren


9. MCU unbenutzte Pins


10. USB TO UART-Anschluss


11. Micro SD-Schlitz


12. SWD-Programmierschnittstelle


13. NFC-Induktionsspule


14. UART-Pin-Konfiguration RXD: standardmäßig an RXD2 angeschlossen, über 0? änderbar auf RXD1 Widerstand TXD: standardmäßig an TXD2 angeschlossen, über 0? änderbar auf TXD1 Widerstand

Beispiel

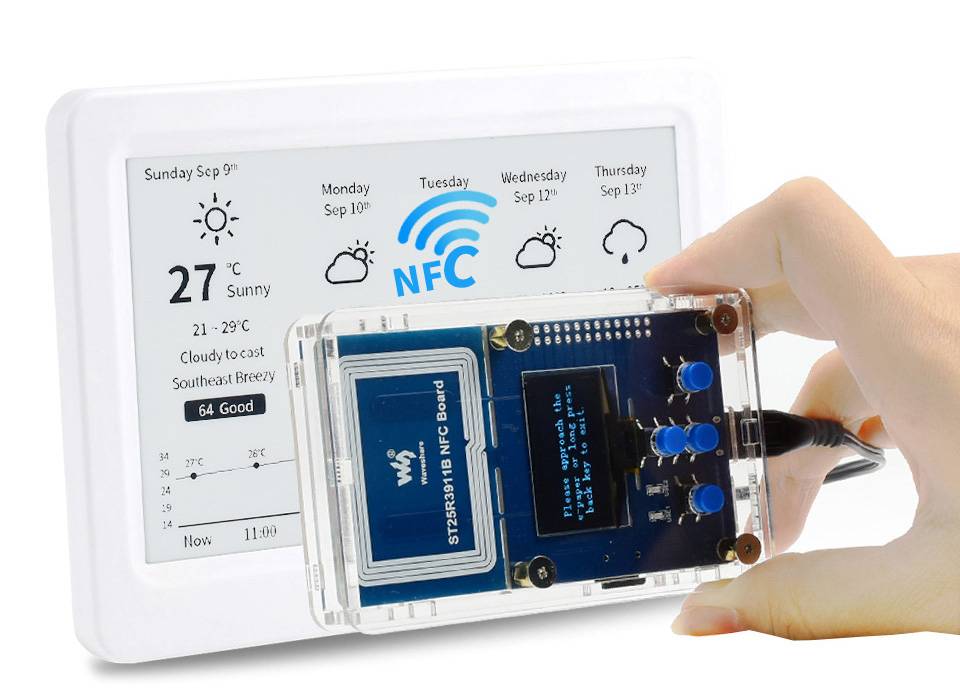

Dieses Beispiel zeigt den Fortschritt bei der Aktualisierung des Anzeigeinhalts eines NFC-gestützten e-Papers. Erforderliche Elemente:

• ST25R3911B NFC-Vorstand (dieses Produkt)


• 4.2inch NFC-betriebenes e-Paper(NICHT eingeschlossen)


• Micro SD-Karte 16GB(NICHT enthalten)

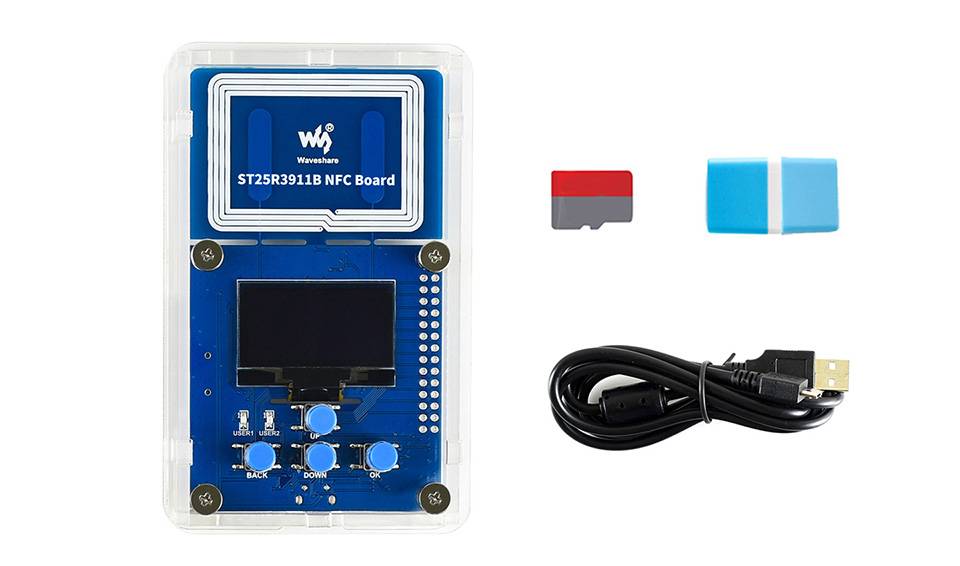

Lieferumfang

1. ST25R3911B NFC-Vorstand x1


2. Micro SD Card 16GB x1


3. Micro SD Card reader x1


4. USB-A to Micro-B cable x1

Stichwörter

WaveShare, ST25R3911B NFC Development Kit, STM32 Controller, Multi Protocols
