Produktbeschreibung

Überblick

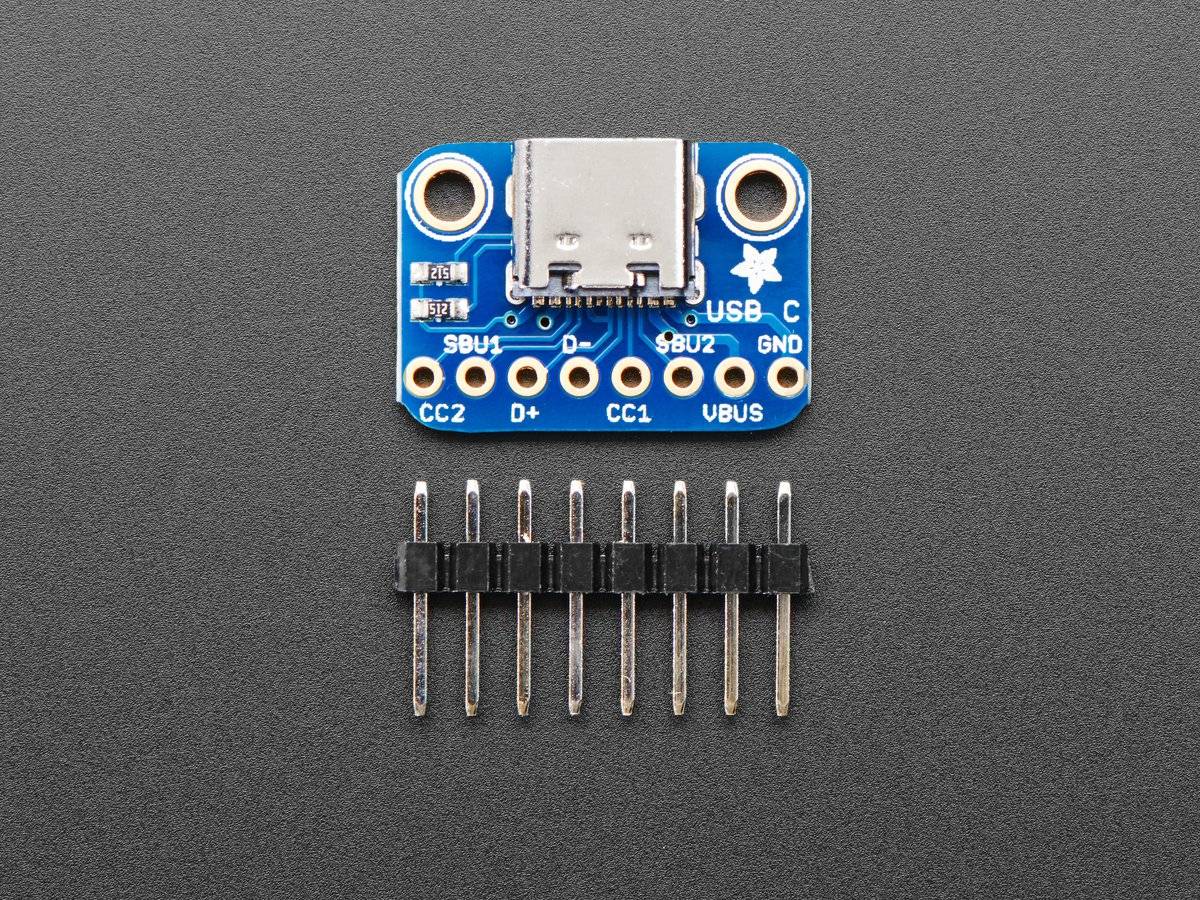

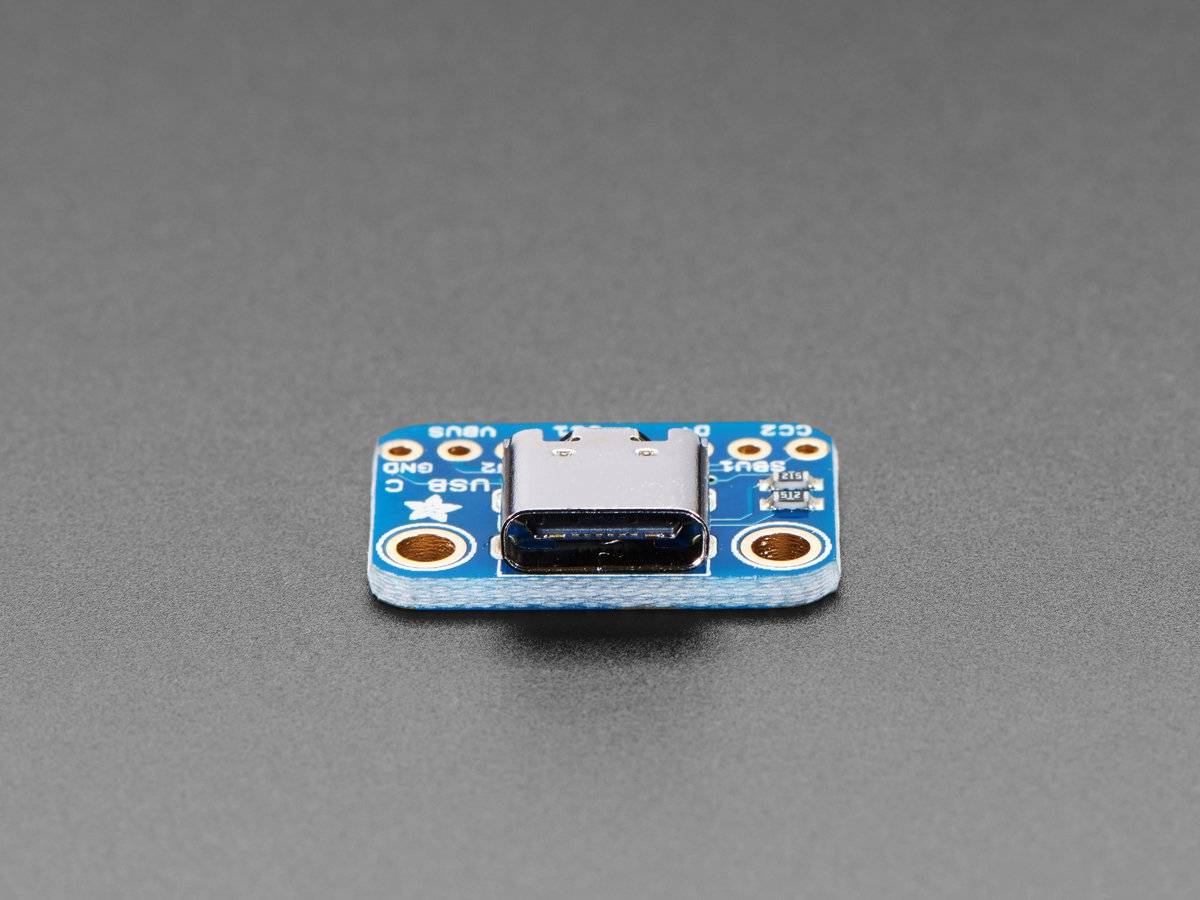

Adafruit,USB C Breakout Board,Downstream Connection

Beschreibung

Werfen Sie alle Mini- und Micro-B-USB-Kabel, die Sie in einem Plastikeimer haben, weg - die nächste Generation von USB-Anschlüssen ist da mit USB C! Sie werden feststellen, dass diese Anschlüsse auf allen möglichen Geräten auftauchen, wenn die Branche von Micro B oder Lightning auf den neuen Standard umsteigt. Nun, zumindest bis der nächste Standard herauskommt
USB C verfügt über einen symmetrischen/umkehrbaren Anschluss, mehr Datenpins und eine höhere Stromabgabekapazität. Aber für die meisten Entwickler wird die Pin-Verwendung, die Sie von älteren USB-Geräten kennen und lieben, gut funktionieren. Dieses Breakout bietet Ihnen alle Grundlagen, die Sie benötigen, und eine Widerstandskonfiguration, die das klassische USB 2.0 für eine Downstream-Verbindung nachahmt.
Die beiden 5,1K-Widerstände an den CC1-Pins zeigen an, dass der Upstream-Port 5 V und bis zu 1,5 A liefern soll (ob der Upstream so viel Strom liefern kann, hängt davon ab, was Sie sind verbinden mit.
Für die meisten Anwendungen können Sie einfach VBUS an Ihren 5-V-Eingang, GND an Masse und D+ anschließen ;und D- wie erwartet. Sie können die CC- und SBU-Pins überwachen, um die Kabelpolarität zu bestimmen oder Seitenbanddaten zu senden. Oder lassen Sie sie getrennt.
Produktabmessungen: 20,4 mm x 14,2 mm x 5,0 mm
Produktgewicht: 1,3 g
