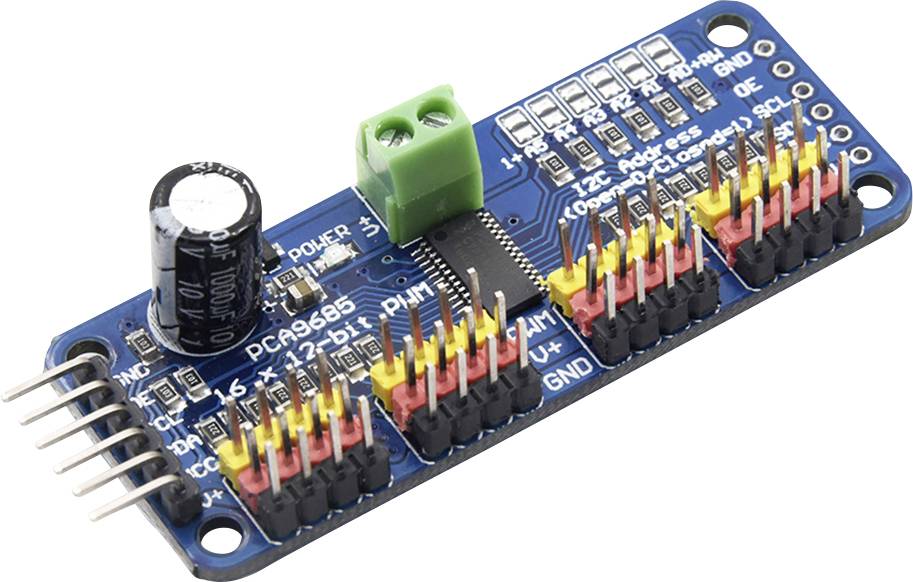

Überblick
Diese Karte / dieser Chip verwendet eine I2C-7-Bit-Adresse zwischen 0x60-0x80, die mit Jumpern ausgewählt werden kann
Klemmenblock für die Stromversorgung
Verpolungsschutz am Klemmenblock-Eingang
Grüne Power-Good-LED

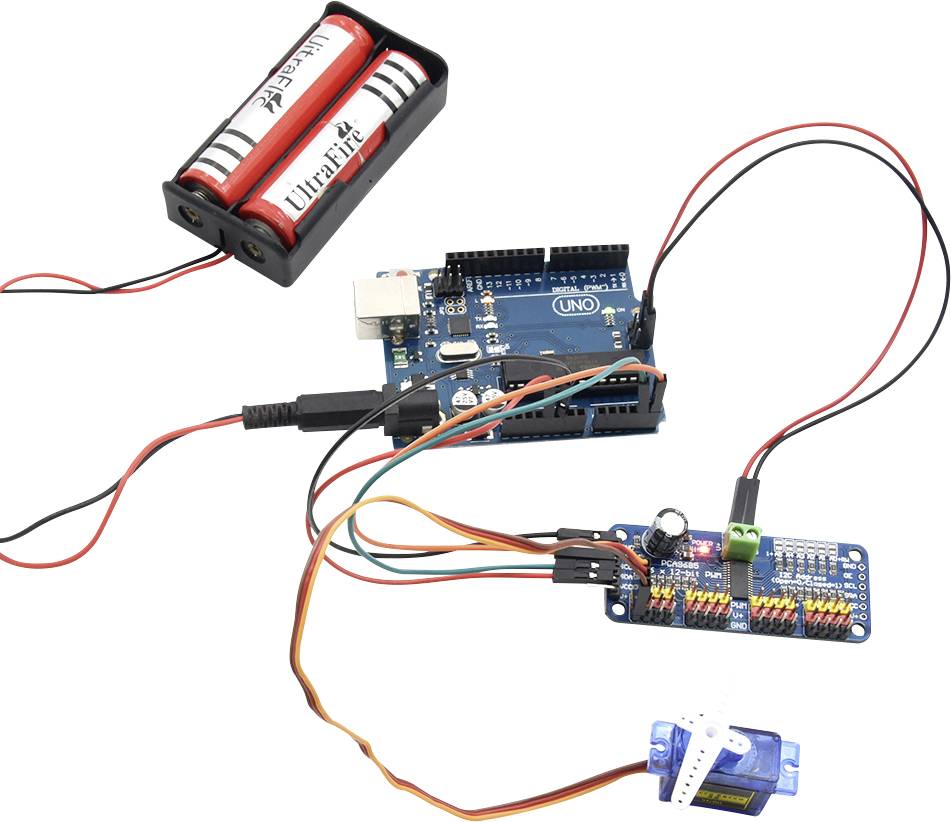

3-polige Anschlüsse in 4er-Gruppen, sodass Sie 16 Servos gleichzeitig anschließen können
"Kettenfähiges" Design
Ein Platz, um einen großen Kondensator auf der V + -Leitung zu platzieren (falls Sie ihn brauchen)
220-Ohm-Vorwiderstände an allen Ausgangsleitungen, um sie zu schützen und Treiber-LEDs trivial zu machen
Lötbrücken für die 6 Adressauswahlstifte
mit integrierter Uhr
Beschreibung
Im Gegensatz zur TLC5940-Familie müssen Sie kein kontinuierliches Signal senden, das Ihren Mikrocontroller bindet. Er läuft vollständig frei!
Es ist 5 V-konform, was bedeutet, dass Sie es von einem 3,3 V-Mikrocontroller aus steuern und trotzdem sicher bis zu 6 V-Ausgänge ansteuern können (dies ist gut, wenn Sie weiße oder blaue LEDs mit mehr als 3,4 Vorwärtsspannungen steuern möchten).
6 Adressauswahlstifte, mit denen Sie bis zu 62 davon auf einem einzigen i2c-Bus verkabeln können, insgesamt 992 Ausgänge - das sind viele Servos oder LEDs une eine einstellbare Frequenz PWM bis ca. 1,6 KHz. Des Weiteren gibt es eine 12-Bit-Auflösung für jeden Ausgang - für Servos bedeutet dies eine Auflösung von ca. 4us bei einer Aktualisierungsrate von 60 Hz. Konfigurierbarer Push-Pull- oder Open-Drain-Ausgang und Ausgangsfreigabepin zum schnellen Deaktivieren aller Ausgänge
