Beschreibung

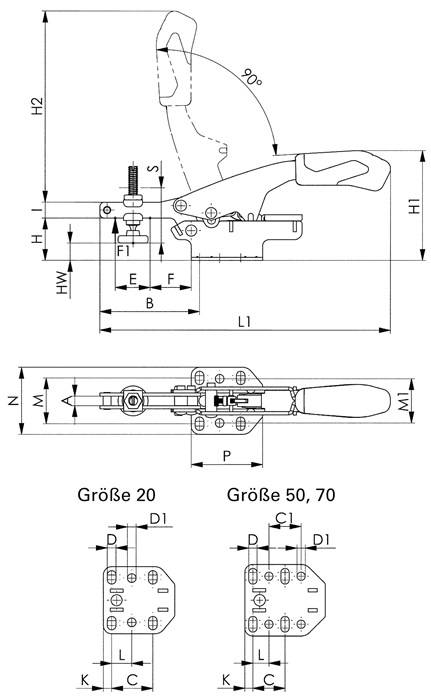

variabel · mit offenem Haltearm und waagrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarmende · automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm Größe 70 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm Größe 70 = 60 mm Weitere technische Eigenschaften: · A: 9mm · C: 25mm · D: 7mm · Andrückschraube: M8 x 66 · HW min.: -6,6mm · L1: 261mm · HW max.: 19,7mm · H1: 92mm · F1: 3kN · H2: 174mm · L: 13mm · M1: 38mm · Bauart: waagrechter Fuß · I: 13mm · F: 50mm · B: 104mm · P: 64mm · K: 6mm · C1: 25mm · E: 35mm · M: 32-44mm · H: 41mm · N: 57mm · D1: 7mm
