Beschreibung

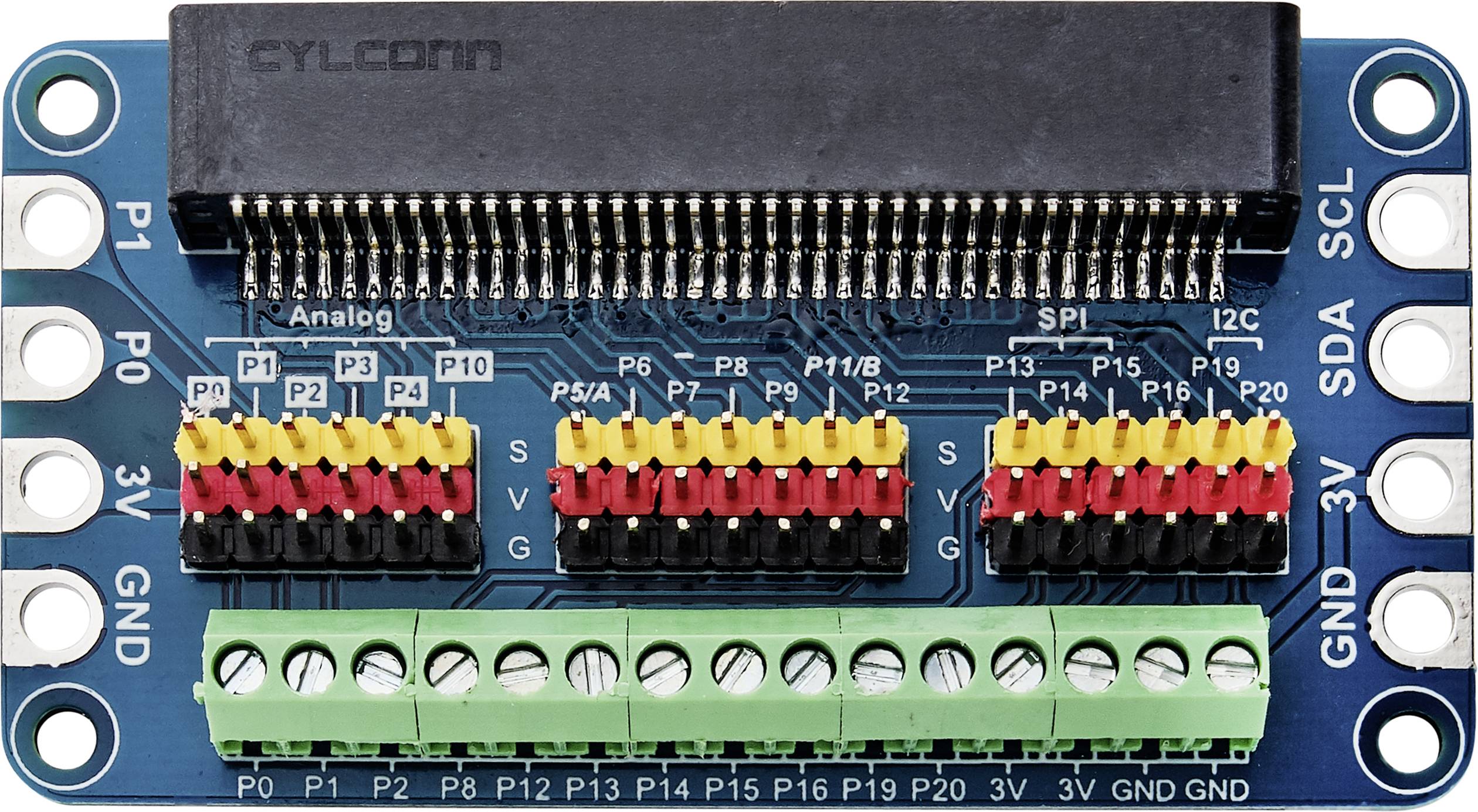

Um den Anschluss direkter zu gestalten, hat die Sensorabschirmung alle IO-Pins am Rand der micro:bit-Hauptplatine zur 3Pin-Schnittstelle herausgeführt. Diese bieten eine einfache Möglichkeit, Schaltungen mit Hilfe von Jumperdrähten anzuschließen. Etikett G bedeutet GND; V ist VCC (3,0-3V); S ist Signal-Pin; entspricht den IO-Pins der BBC micro:bit-Hauptplatine.
Es gibt 3 Arten von Verbindungsmethoden wie folgt:
Verbinden Sie die goldenen Ringe auf der Abschirmung mit Sensormodulen mit Krokodilklemmenleitungen

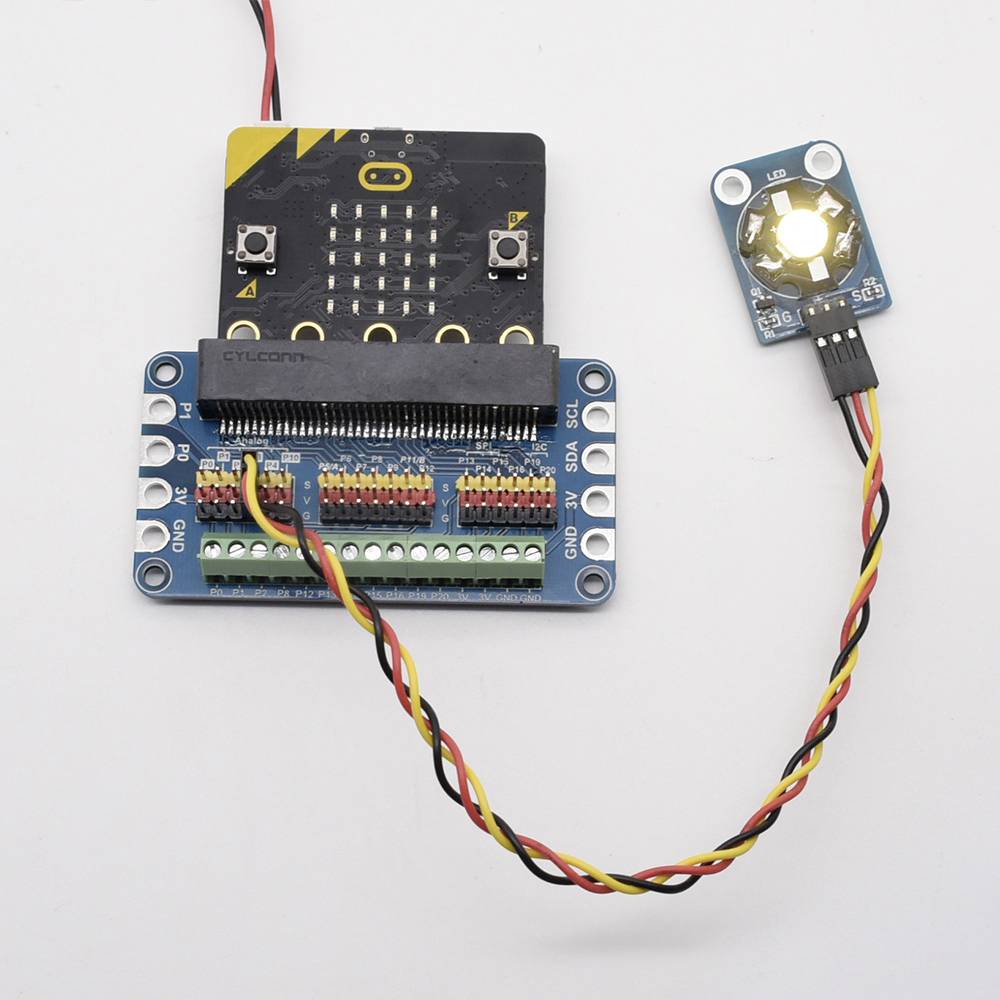

Verbinden Sie die Sensormodule mit den Stiftleisten auf der Abschirmung mit Brückendrähten.
Verbinden Sie die grünen Anschlussblöcke auf der Abschirmung mit Leitungsdraht.
Es gibt 4 Arten von Stromversorgungsmethoden für die Abschirmung und die BBC micro:bit-Hauptplatine. Direkter Anschluss des Batteriegehäuses an die micro:bit-Hauptplatine zur Stromversorgung.
