WAGO GmbH & Co. KG konfekt.Verbindungsleitung 891-8993/016-102
Produktbeschreibung
Beschreibung
konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. A
H05Z1Z1-F 3G 1,5 mm²
1 m
1,50 mm²
weiß
konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 16 A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MINI mit Fehlsteckschutz. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MINI-Installationssteckverbindern mit Kodierung A umsetzen. Dank den besonders kompakten Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik insbesondere für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Umweltbelastung deutlich.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in vielen allgemeinen Netzanwendungen.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt.Verbindungsleitung Eca,Buchse Stecker
- typ: 891-8993/016-102
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden

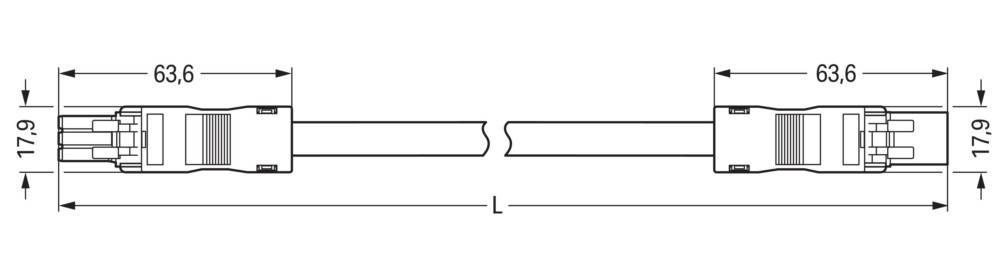

- gesamtlänge: 1000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: weiß
- gehäusefarbe: weiß
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- mantel-farbe: weiß
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 8,329113 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
