WAGO GmbH & Co. KG konfekt.Verbindungsleitung 891-8993/006-801
Produktbeschreibung
Beschreibung
konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. A
H05VV-F 3G 1,5 mm²
8 m
1,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MINI mit Zugentlastung
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MINI mit Fehlsteckschutz. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder WINSTA® MINI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Aufgrund der besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für beengte Platzverhältnisse, also für die Installation auf kleinstem Raum. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt.Verbindungsleitung Eca,Buchse Stecker
- typ: 891-8993/006-801
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden

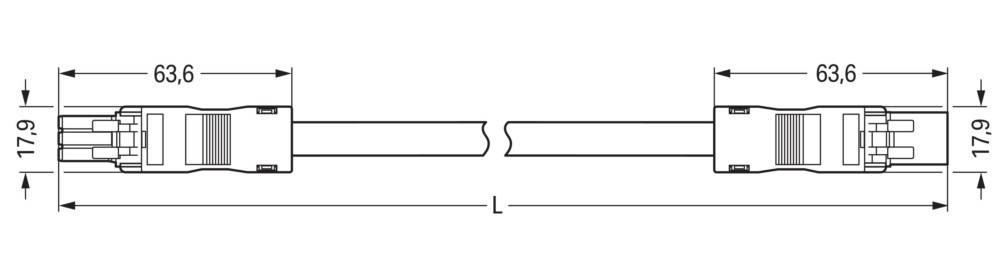

- gesamtlänge: 8000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 7,4..9,4 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 66,464211 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
