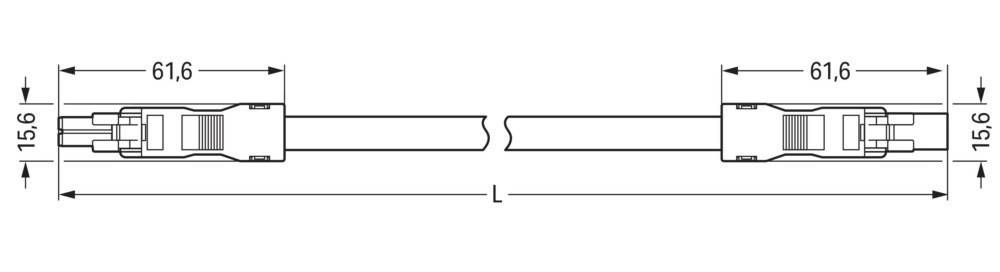

WAGO GmbH & Co. KG konfekt.Verbindungsleitung 891-8282/016-701
Produktbeschreibung
Beschreibung
konfektionierte Verbindungsleitung
B2ca
Buchse Stecker
2-polig
Kod. I
H05Z1Z1-F 2 x 1,50 mm²
7 m
1,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MINI mit Schutzart IP20
Die konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 16 A ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Eine regulierte Beleuchtung, wie sie zum Beispiel beim DALI-Standard zur Anwendung kommt, ist der Hauptanwendungsbereich von WINSTA® MINI-Installationssteckverbindern mit Kodierung I. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorteile wie geplant aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt. Die Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein alles bestimmendes Thema. Gerade in sensiblen Bereichen muss die Brandklasse den umfangreichen Vorschriften mehr als genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse B2. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung deutlich.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.
effektiver Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt.Verbindungsleitung B2ca,Buchse Stecker
- typ: 891-8282/016-701
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 2
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 7000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: blau
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 6,8..8,6 mm
- mantel-farbe: schwarz
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 0,117448 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: B2ca
