WAGO GmbH & Co. KG Stecker für Leiterplatten 890-815
Produktbeschreibung
Überblick
Stecker für Leiterplatten; gerade; 5-polig; Kod. A; schwarz
Die Stiftleiste WINSTA® MINI Bemessungsstrom 13 A sparen Kosten und Platz durch ihre kompakte Größe. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Leiterplattensteckverbinder WINSTA® MINI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Dank den besonders kompakten Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für beengte Platzverhältnisse, also für die Installation auf kleinstem Raum.
Push-in CAGE CLAMP®-Federanschlusstechnik Installatione
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Stecker für Leiterplatten 5-polig,schwarz
- typ: 890-815
- verbindungsart: Leiterplatte zu Kabel
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 5
- anzahl der steckkontaktreihen: 1

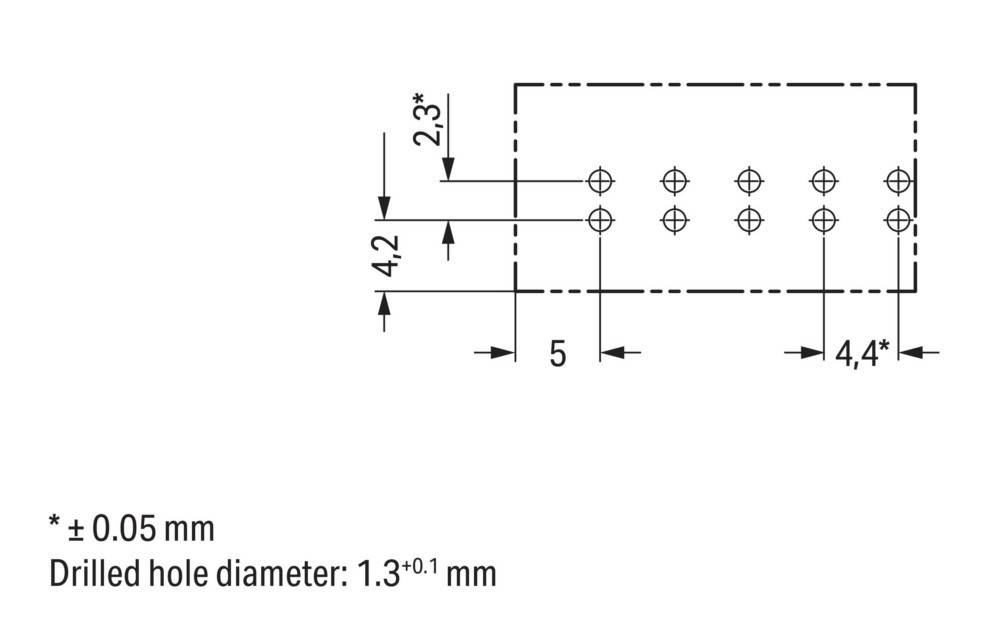

- rastermaß der kontakte: 4,4 mm
- rastermaß der anschlüsse: 4,4 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 13 A
- bemessungsspannung: 250 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss

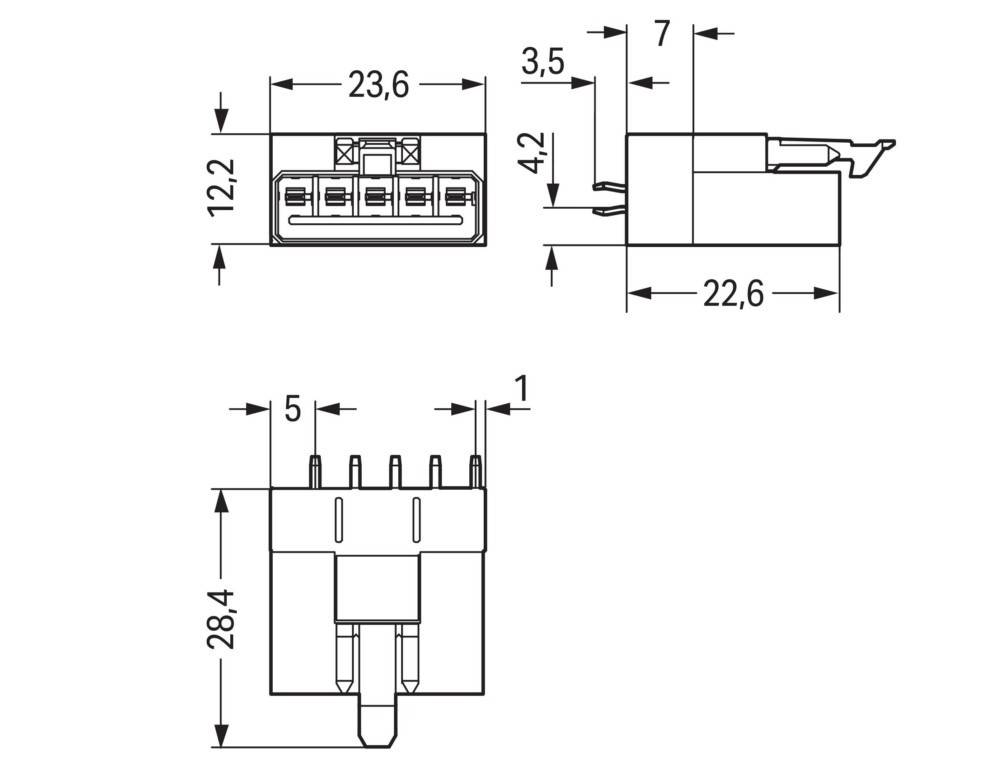

- durchmesser anschlusspin: 1,28 mm
- länge des pins: 3,5 mm
- werkstoff des isolierkörpers: Polyamid (PA)
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -35..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
