WAGO GmbH & Co. KG Stecker für Leiterplatten 890-814
Produktbeschreibung
Überblick

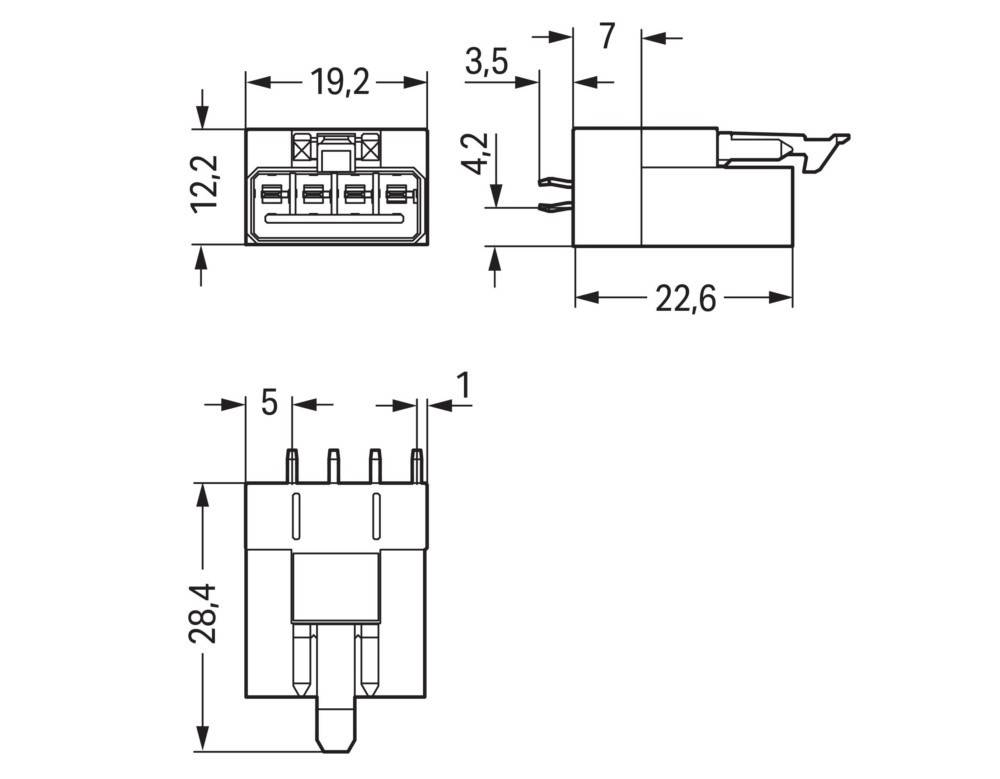

Stecker für Leiterplatten; gerade; 4-polig; Kod. A; schwarz
Stiftleiste WINSTA® MINI 4-polig
Die Stiftleiste WINSTA® MINI mit Verriegelungsklinke sparen Platz und Kosten durch ihre kompakte Größe. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Dank der farblichen und mechanischen Kodierung A der WINSTA® MINI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Aufgrund der besonders kompakten Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik besonders für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum.
WINSTA® MINI-Lösun
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Stecker für Leiterplatten 4-polig,schwarz
- typ: 890-814
- verbindungsart: Leiterplatte zu Kabel
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 4
- anzahl der steckkontaktreihen: 1

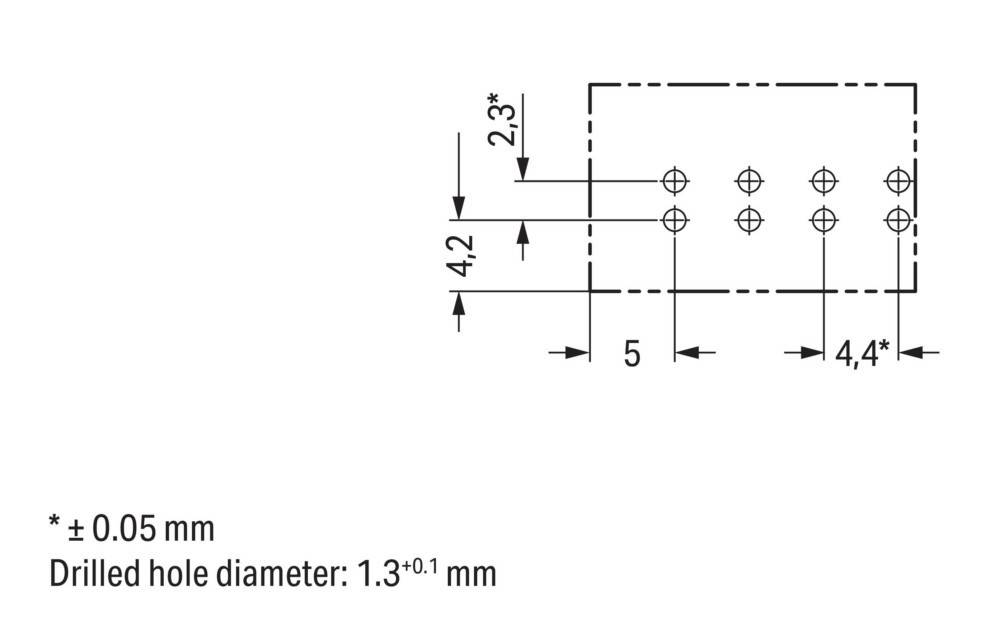

- rastermaß der kontakte: 4,4 mm
- rastermaß der anschlüsse: 4,4 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 16 A
- bemessungsspannung: 250 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- durchmesser anschlusspin: 1,28 mm
- länge des pins: 3,5 mm
- werkstoff des isolierkörpers: Polyamid (PA)
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -35..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
