WAGO GmbH & Co. KG Buchse für Leiterplatten 890-804/011-000
Produktbeschreibung
Überblick
Buchse für Leiterplatten; abgewinkelt; 4-polig; Kod. A; schwarz
Die Federleiste/Buchse WINSTA® MINI Bemessungsstrom 16 A rechnen sich durch ihre kompakte Größe. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Dank der farblichen und mechanischen Kodierung A der WINSTA® MINI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Aufgrund der besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum.
Push-in CAGE CLAMP®-Federansch
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Buchse für Leiterplatten 4-polig,schwarz
- typ: 890-804/011-000
- verbindungsart: Leiterplatte zu Kabel
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Buchse
- polzahl: 4
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 4,4 mm
- rastermaß der anschlüsse: 4,4 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 16 A
- bemessungsspannung: 250 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss

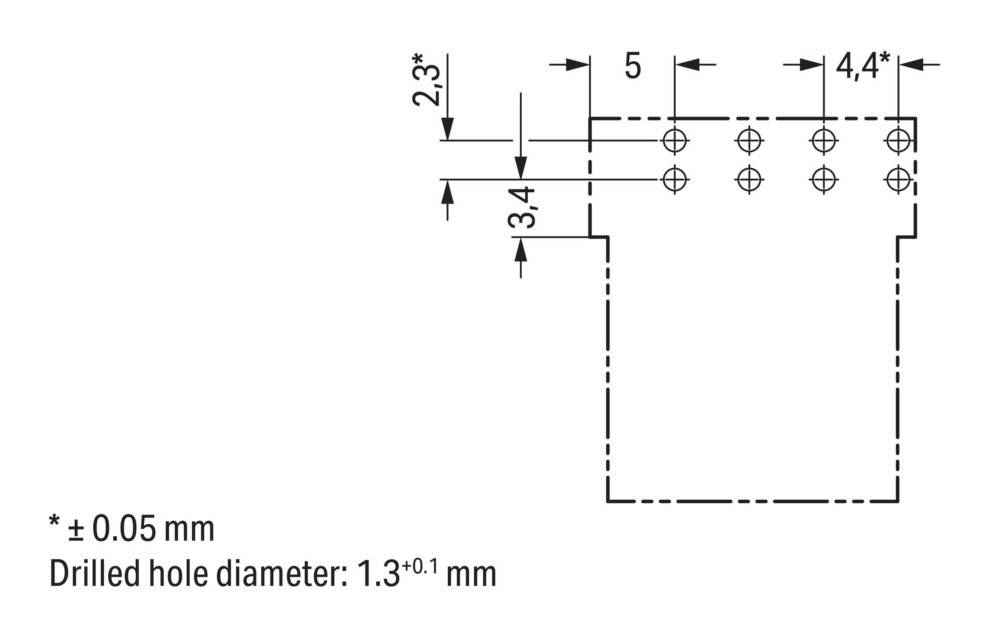

- durchmesser anschlusspin: 1,28 mm
- länge des pins: 3,5 mm
- werkstoff des isolierkörpers: Polyamid (PA)
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -35..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
