WAGO GmbH & Co. KG JUMPFLEX-Messumformer 857-424

Überblick

Trennverstärker; Strom- und Spannungseingangssignal; Versorgungsspannung DC 24 V; 6 mm BaubreiteKurzbeschreibung:
Der Signalverdoppler wandelt analoge Normsignale, verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander. Zusätzlich wird das Eingangssignal auf zwei getrennte Ausgänge gesplittet.
Merkmale:
2 konfigurierbare Spannungs-/Stromausgänge.
Umschaltbare Grenzfrequenz.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: JUMPFLEX-Messumformer Signalverdoppler
• typ: 857-424
• art der spannungsversorgung: sonstige
• bemessungsbetriebsfrequenz: 100..1000 Hz
• bemessungsversorgungsspannung bei dc: 24 V
• anzahl der eingangsbereiche 0 v ... 5 v: 1
• anzahl der eingangsbereiche 0 v ... 10 v: 1
• anzahl der eingangsbereiche 1 v ... 5 v: 1
• anzahl der eingangsbereiche 2 v ... 10 v: 1
• anzahl der eingangsbereiche 0 ma ... 10 ma: 1
• anzahl der ausgangsbereiche 0 v ... 10 v: 1
• anzahl der ausgangsbereiche 2 v ... 10 v: 1
• anzahl der ausgangsbereiche 0 ma ... 10 ma: 1
• anzahl der ausgangsbereiche 0 ma ... 20 ma: 1
• anzahl der ausgangsbereiche 4 ma ... 20 ma: 1
• anzahl der kanäle: 2
• störmeldeausgang: nein
• eigensicher nach en 60947-5-6 namur: nein
• galvanische trennung zwischen den eingängen: ja
• galvanische trennung zwischen eingang und ausgang: ja
• galvanische trennung zwischen ausgang zu ausgang: nein
• galvanische trennung zwischen versorgungsspannung und allen anderen stromkreisen: ja

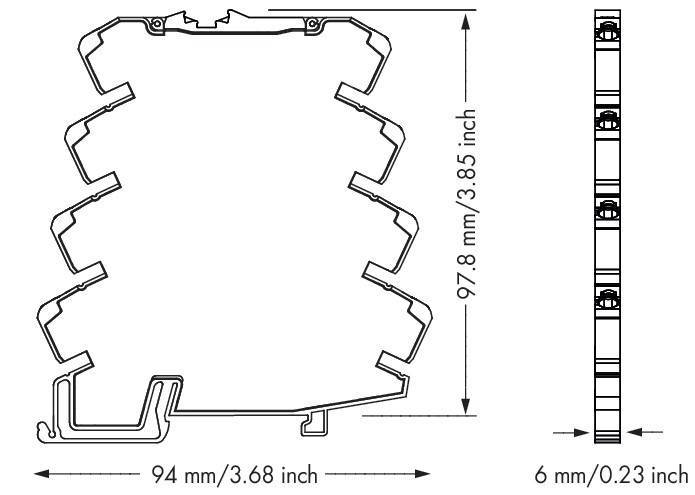

• höhe: 94 mm
• breite: 6 mm
• tiefe: 94 mm
• bürde: 600..2000 Ohm
• betriebstemperatur: -40..70 °C
• temperaturdrift: 0,01 %/K
• gerätebauform: sonstige
• ausführung des elektrischen anschlusses: Federzuganschluss
• montageart: Schnappbefestigung Tragschiene
• schutzart (ip): IP20
