WAGO GmbH & Co. KG 1-Leiter-Federleiste Hebel 832-1106/037-000
Produktbeschreibung
Beschreibung
1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
16 mm²
Rastermaß 10,16 mm
6-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
versilberte Kontakte
16,00 mm²
lichtgrau
Federleiste/Buchse Serie 832 mit Rastermaß 10,16 mm

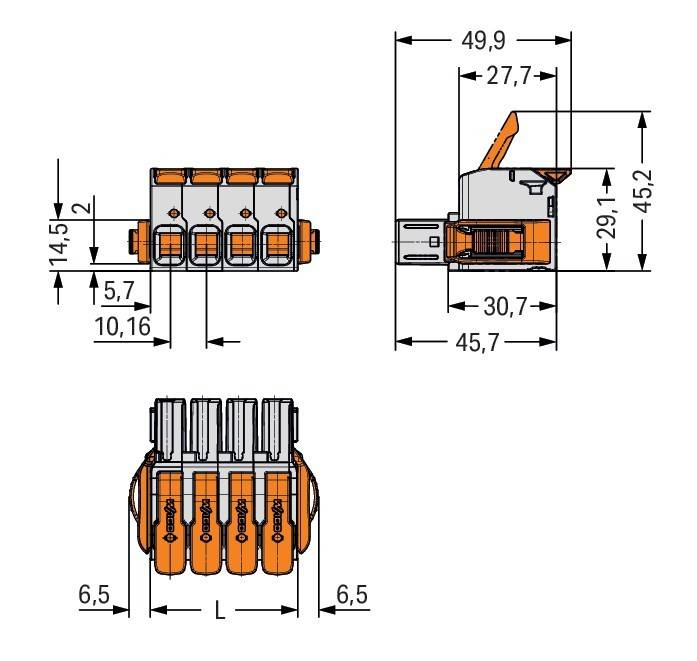

Die Federleiste/Buchse hat die Artikelnummer 832-1106/037-000 und schafft eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (74,26 x 29,1 x 49,8) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Kontaktoberfläche besteht aus Silber. Über einen Hebel wird diese Federleiste/Buchse betätigt. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste Hebel Push-inCAGECLAMP,lgr
- typ: 832-1106/037-000
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..25 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..16 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..16 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,75..25 mm²
- bemessungsstrom in: 76 A
- bemessungsspannung: 1000 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 6
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..120 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 10,16 mm
- höhe: 29,1 mm
- tiefe: 49,79999999 mm
- abschlussplatte erforderlich: nein
- farbe: grau
- transparent: nein
