WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 831-3629
Produktbeschreibung
Überblick
THT-Stiftleiste; Lötstift 1,0 x 1,2 mm; abgewinkelt; 100% fehlsteckgeschützt; Rastermaß 7,62 mm; 9-polig; lichtgrau
Stiftleiste Serie 831 mit Lötstiftabmessungen 1 x 1,2 mm

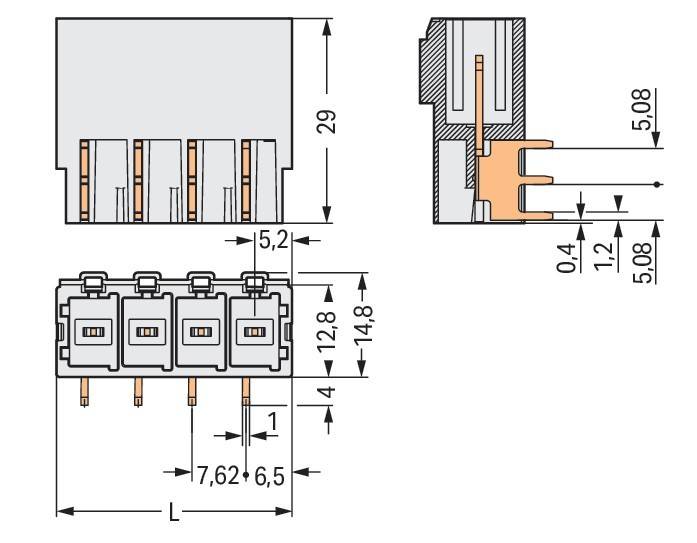

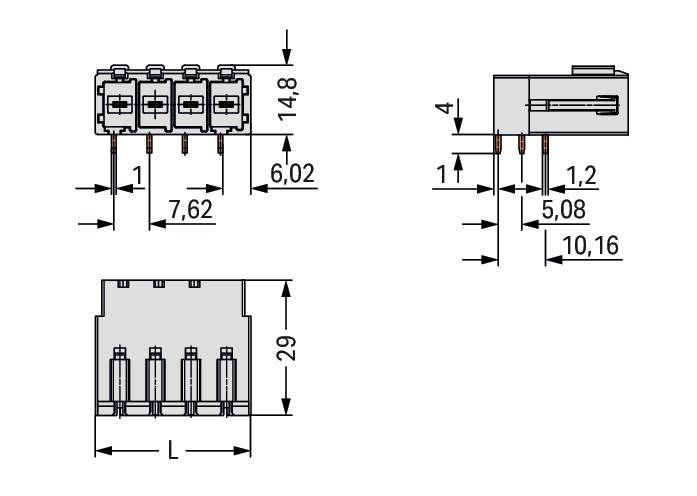

Die Stiftleiste mit der Artikelnummer 831-3629 bietet eine ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. In Breite x Höhe x Tiefe sind die Abmessungen (71,46 x 18,8 x 29) mm. Die Kontaktoberfläche besteht aus Zinn. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THT verlötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Stiftleiste Lötstift 1,0x1,2,abgew.,lgr
- typ: 831-3629
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 9
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 7,62 mm
- rastermaß der anschlüsse: 7,62 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 4 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
