WAGO GmbH & Co. KG 1-Leiter-Federleiste 831-3108/037-9037
Produktbeschreibung
Beschreibung
1-Leiter-Federleiste
Push-in CAGE CLAMP®
10 mm²
Rastermaß 7,62 mm
8-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
direkt bedruckt
10,00 mm²
lichtgrau
Federleiste/Buchse Serie 831 mit Push-in CAGE CLAMP®

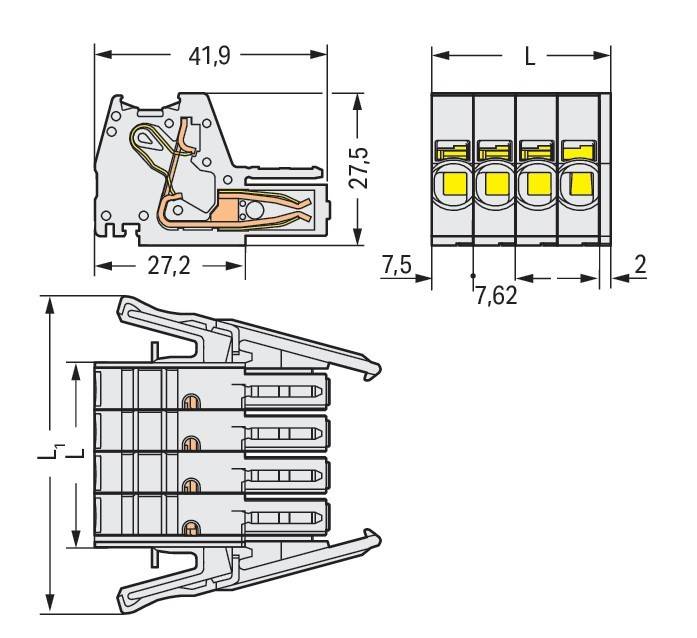

Die Federleiste/Buchse hat die Artikelnummer 831-3108/037-9037 und schafft eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 13 bis 15 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (87,64 x 27,6 x 42,5) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste CAGECLAMP,10mm²,lgr
- typ: 831-3108/037-9037
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..6 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,5..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..10 mm²
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 8
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 7,62 mm
- höhe: 26,69999999 mm
- tiefe: 42,5 mm
- abschlussplatte erforderlich: nein
- farbe: grau
- transparent: nein
