WAGO GmbH & Co. KG 2-Leiter-Federleiste 806-212
Produktbeschreibung
Überblick
2-Leiter-Federleiste; 1,5 mm²; Rastermaß 5 mm; 12-polig; grau
Steckbare Leiterplattenklemme Serie 806, grau

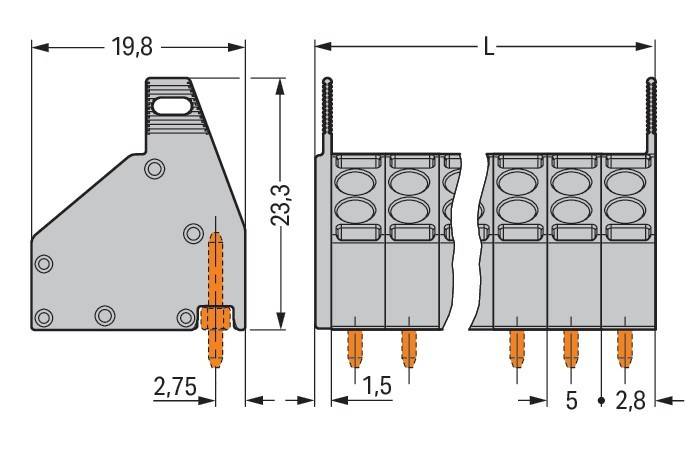

Bei Steckbare Leiterplattenklemme (Artikelnummer 806-212) ist eine fehlerfreie Elektroinstallation der Fokus. Bei Steckbare Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (61,5 x 23,3 x 19,8) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Federleiste 1,5mm²
- typ: 806-212
- höhe: 23,3 mm
- anzahl der elektrischen anschlüsse: 12
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- durchmesser anschlusspin: 1 mm
- länge des pins: 3,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
