WAGO GmbH & Co. KG Redundanzmodul 787-1685

Überblick

Redundanzmodul; Eingangsspannung 2 x DC 24 V; Eingangsstrom 2 x 20 A; Ausgangsspannung DC 24 V; Ausgangsstrom 40 AMerkmale:

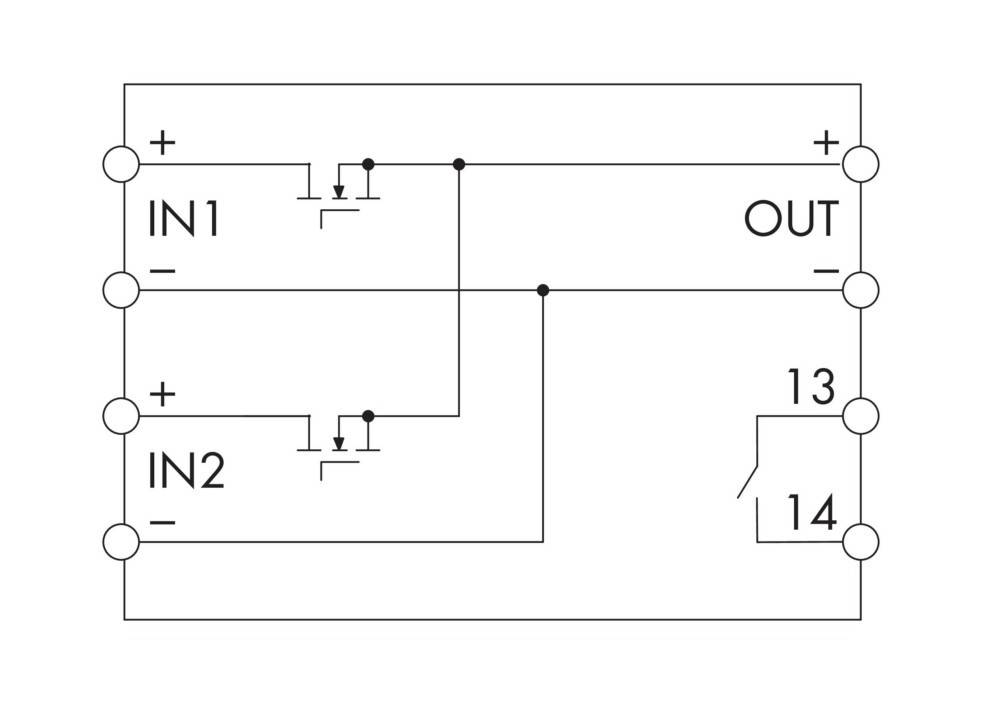

Redundanzmodul mit verlustarmen MOSFET zur Entkopplung von zwei Stromversorgungen.
Zum Aufbau einer redundanten und ausfallsicheren Stromversorgung.
Dauerstrom am Ausgang: DC 40 A, in beliebigem Verhältnis aus beiden Eingängen (z. B. 20 A / 20 A oder 0 A / 40 A).
Geeignet für Stromversorgungen mit PowerBoost und TopBoost.
Konturengleich mit den Stromversorgungen CLASSIC Power.
Galvanisch getrennte Ausgangsspannung (SELV/PELV) gemäß EN 61140/UL 60950-1.

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Redundanzmodul 2 x DC 24 V
• typ: 787-1685
• spannungsart der versorgungsspannung: DC
• 1. ausgangsspannung: 10..36 V
• max. ausgangsstrom 1: 40 A
• ausgangsspannung einstellbar: nein
• nennwert ausgangsspannung 1: 24 V
• nennwert ausgangsstrom 1: 40 A
• kurzschlussfest: nein
• bemessungsversorgungsspannung bei dc: 10..36 V
• ausgangsspannung geregelt: nein
• leistungsabgabe: 960 W
• stabilisiert: nein
• ausführung des elektrischen anschlusses: Federzuganschluss
• tragschienenmontage möglich: ja
• wandmontage möglich: nein
• geeignet für reiheneinbau: nein
• breite in teilungseinheiten: 3
• direktmontage möglich: nein
• breite: 42 mm
• höhe: 127 mm
• tiefe: 127 mm
• geeignet für sicherheitsfunktionen: nein
• performance level nach en iso 13849-1: ohne
• schutzart (ip): IP20
