WAGO GmbH & Co. KG Elektron. Schutzschalter 787-1668/106-054

Überblick

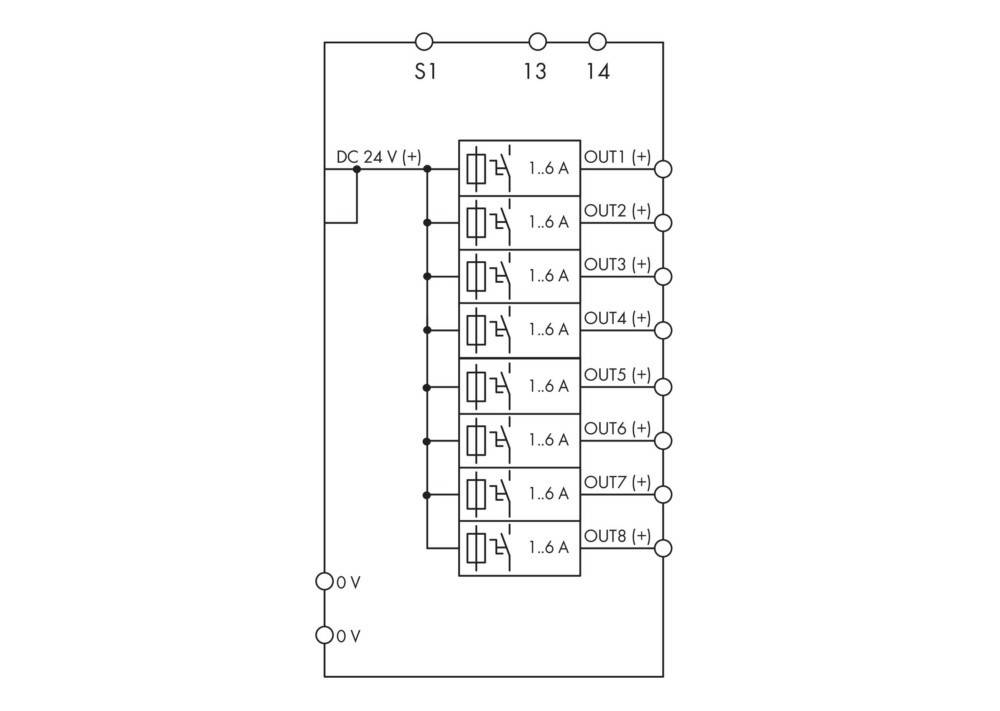

Elektronischer Schutzschalter; 8-kanalig; Eingangsspannung DC 24 V; einstellbar 1 6 A; Meldekontakt; SonderkonfigurationMerkmale:
Platzsparender elektronischer Schutzschalter mit 8 Kanälen.
Nennstrom 1   6 A für jeden Kanal einstellbar über plombierbare Wahlschalter, Voreinstellung: 1 A, ausgeschaltet.
Einschaltkapazität  50000 µF pro Kanal.
Pro Kanal jeweils ein dreifarbig beleuchteter Taster zum bequemen Ein- und Ausschalten, Rücksetzen und zur einfachen Diagnose vor Ort.
Zeitlich verzögertes Zuschalten der Kanäle.
Ausgelöstmeldung (Summensignal).
Ferneingang zum Wiedereinschalten aller ausgelösten Kanäle.
Potentialfreier Meldekontakt 13 / 14 meldet Kanal ausgeschaltet und Kanal ausgelöst ; unterstützt nicht die Kommunikation über Pulsfolge.

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Elektron. Schutzschalter DC 24 V
• typ: 787-1668/106-054
• ausführung des elektrischen anschlusses: Federzuganschluss
• mit abnehmbaren klemmen: ja
• spannungsart der versorgungsspannung: DC
• versorgungsspannung bei dc: 18..30 V
• strommessbereich: 1..6 A
• 1-phasen-unterstrom möglich: nein
• 3-phasen-unterstrom möglich: nein
• 1-phasen-Überstrom möglich: ja
• 3-phasen-Überstrom möglich: nein
• 1-phasen-fenster möglich: nein
• 3-phasen-fenster möglich: nein
• enthält funktion gleichspannung-unterstrom: nein
• enthält funktion gleichspannung-Überstrom: nein
• funktion gleichstrom-fenster: nein
• min. einstellbare ansprechverzögerungszeit: 0,016 s
• max. zulässige ansprechverzögerungszeit: 100 s
• externer stromwandler: nein
• breite: 42 mm
• höhe: 127 mm
• tiefe: 142,5 mm
