WAGO GmbH & Co. KG Elektron. Schutzschalter 787-1664/106-011

Überblick

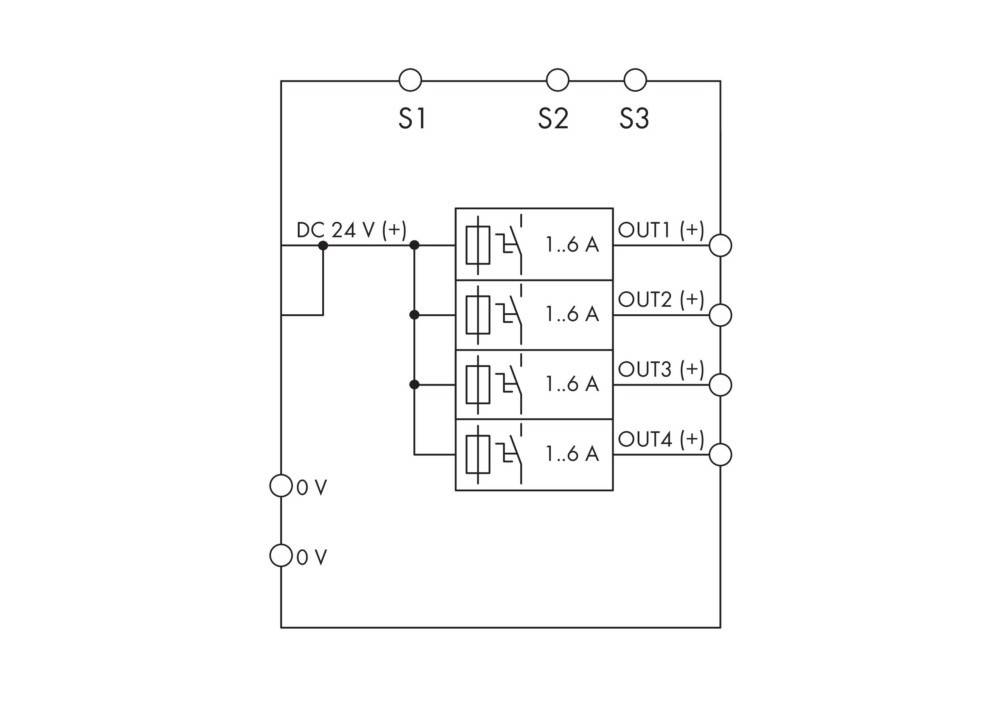

Elektronischer Schutzschalter; 4-kanalig; Eingangsspannung DC 24 V; einstellbar 1 6 A; kommunikationsfähig; NPN-SignalisierungMerkmale:
Elektronischer WAGO Schutzschalter mit 4 Kanälen, parametrierbar.
Signal- und Steuerkontakte mit invertierter Logik (Signalausgänge negativ schaltend).
Zeitlich verzögertes Zuschalten der Kanäle.
Pro Kanal jeweils ein dreifarbig beleuchteter Taster zum bequemen Ein- und Ausschalten, Zurücksetzen und zur einfachen Diagnose vor Ort.
Meldeausgang meldet Status jedes einzelnen Kanals mittels Pulsfolge..
Sammelmeldung meldet Kanal ausgeschaltet und Kanal ausgelöst ..
Fernsteuereingang zum Ein- und Ausschalten beliebiger Kanäle mittels Pulsfolge.
Fernsteuereingang zum Wiedereinschalten aller ausgelösten Kanäle.

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Elektron. Schutzschalter DC 24 V
• typ: 787-1664/106-011
• ausführung des elektrischen anschlusses: Federzuganschluss
• mit abnehmbaren klemmen: ja
• spannungsart der versorgungsspannung: DC
• versorgungsspannung bei dc: 18..30 V
• strommessbereich: 1..6 A
• 1-phasen-unterstrom möglich: nein
• 3-phasen-unterstrom möglich: nein
• 1-phasen-Überstrom möglich: ja
• 3-phasen-Überstrom möglich: nein
• 1-phasen-fenster möglich: nein
• 3-phasen-fenster möglich: nein
• enthält funktion gleichspannung-unterstrom: nein
• enthält funktion gleichspannung-Überstrom: ja
• funktion gleichstrom-fenster: nein
• min. einstellbare ansprechverzögerungszeit: 0,016 s
• max. zulässige ansprechverzögerungszeit: 100 s
• externer stromwandler: nein

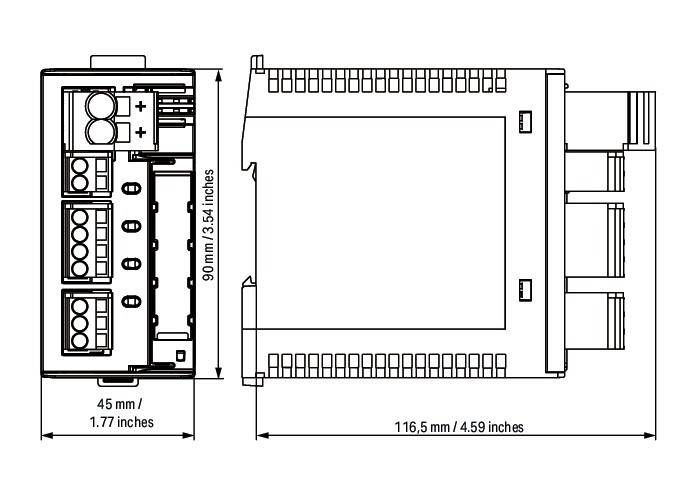

• breite: 45 mm
• höhe: 90 mm
• tiefe: 115,5 mm
