WAGO GmbH & Co. KG konfekt. Anschlussleitung 774-9993/216-701
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Stecker/offenes Ende; 3-polig; Kod. A; H05Z1Z1-F 3G 1,5 mm²; 7 m; 1,50 mm²; schwarz
konfektionierte Anschlussleitung WINSTA® RD Kodierung A
Die konfektionierte Anschlussleitung WINSTA® RD Kodierung A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Mit WINSTA® RD haben wir eine Produktfamilie ins L
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Stecker
- typ: 774-9993/216-701
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

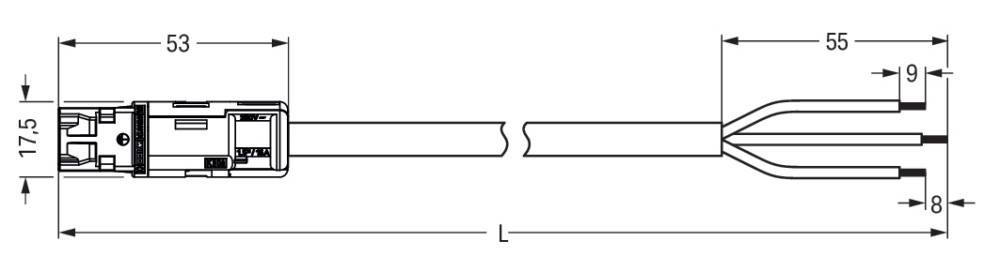

- gesamtlänge: 7000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 58,010725 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
