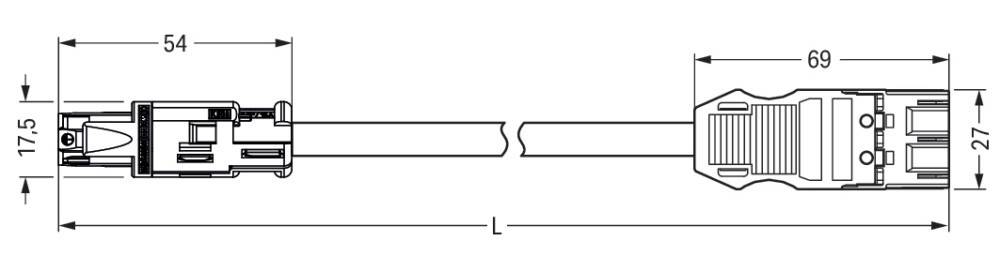

WAGO GmbH & Co. KG konfekt. Übergangsleitung 774-9993/1507-401
Produktbeschreibung
Beschreibung
konfektionierte Übergangsleitung
Eca
Buchse/Stecker MIDI
3-polig
Kod. A
H05VV-F 3G 2,5 mm²
4 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® RD Bemessungsstrom 20 A
Effizient Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA® RD mit Fehlsteckschutz. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Mit WINSTA® RD haben wir eine Produktfamilie ins Leben gerufen, die aufgrund ihrer Bauform optimal in Leerrohre oder Bohrungen passt. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer RD-Buchse und einem MIDI-Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für eine große Anzahl von Verwendungszwecken.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Übergangsleitung Eca,Buchse/Stecker
- typ: 774-9993/1507-401
- bemessungsspannung: 250 V
- bemessungsstrom: 20 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 4000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 9,2..11,4 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 32,999287 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
