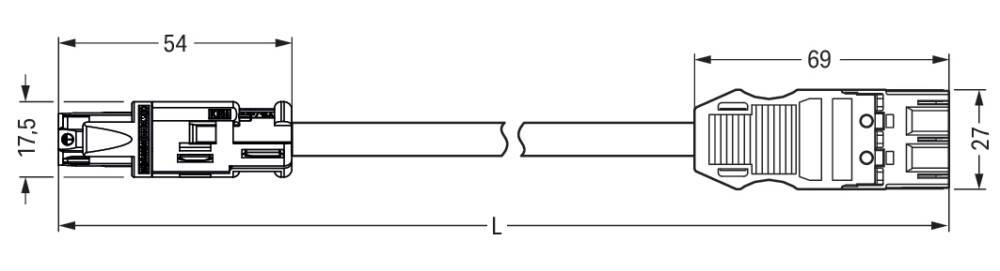

WAGO GmbH & Co. KG konfekt. Übergangsleitung 774-9993/1507-101
Produktbeschreibung
Beschreibung
konfektionierte Übergangsleitung
Eca
Buchse/Stecker MIDI
3-polig
Kod. A
H05VV-F 3G 2,5 mm²
1 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® RD mit Zugentlastung
Effizient Anschlussverbindungen stecken, anstatt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® RD mit Fehlsteckschutz. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder ist für eine Stromlast bis 20 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® RD: Lösungen dieser Produktfamilie passen in Bohrungen und Installationsrohre mit einem Durchmesser bis 20 mm. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer RD-Buchse und einem MIDI-Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für eine große Anzahl von Verwendungszwecken.
passgenaue Abmessungen.
sichere und schnelle Montage.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Übergangsleitung Eca,Buchse/Stecker
- typ: 774-9993/1507-101
- bemessungsspannung: 250 V
- bemessungsstrom: 20 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 1000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 9,2..11,4 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 8,069287 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
