WAGO GmbH & Co. KG konfekt. Anschlussleitung 774-9993/116-101
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Buchse/offenes Ende; 3-polig; Kod. A; H05Z1Z1-F 3G 1,5 mm²; 1 m; 1,50 mm²; schwarz
konfektionierte Anschlussleitung WINSTA® RD 3-polig
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Installation wiederholen oder in einem festgelegten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® RD: Lösungen dieser Produktfamilie ei
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Buchse
- typ: 774-9993/116-101
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

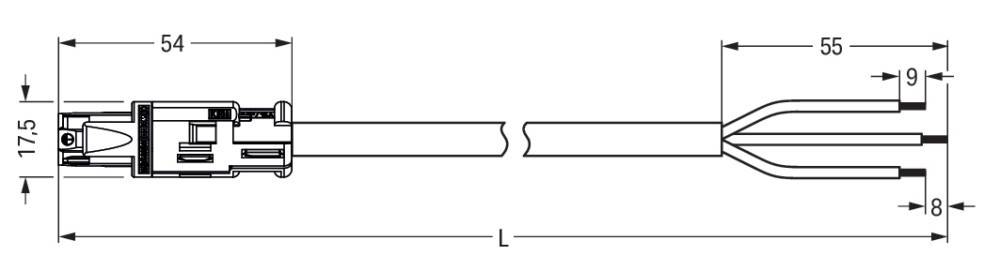

- gesamtlänge: 1000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 8,143523 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
