WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9995/105-103
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Buchse/offenes Ende; 5-polig; Kod. B; (H)05VV-F 5x1,0 mm²; 1 m; 1,00 mm²; grau
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 10 A
Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Inst
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Buchse
- typ: 771-9995/105-103
- bemessungsspannung: 400 V
- bemessungsstrom: 10 A
- polzahl: 5
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

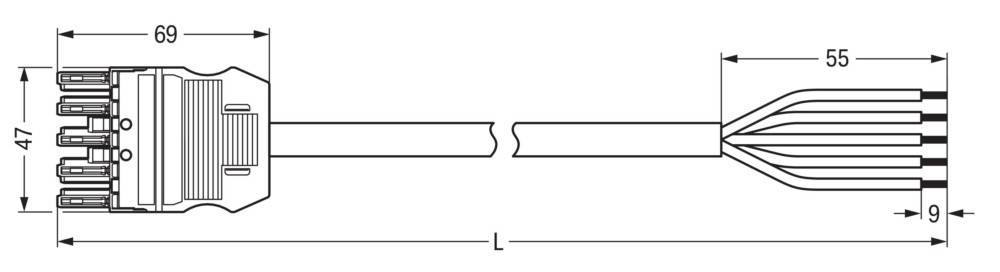

- gesamtlänge: 1000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: grau
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 7,8..9,3 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: grau
- pol-kennzeichnung: 1, 2, 3, 4, 5
- leiternennquerschnitt: 1 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 0,147364 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV
- brandverhaltensklasse nach en 13501-6: Eca
