WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9994/206-803
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Stecker/offenes Ende; 4-polig; Kod. B; Steuerleitung 4 x 1,5 mm²; 8 m; 1,50 mm²; grau
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installati
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Stecker
- typ: 771-9994/206-803
- bemessungsspannung: 400 V
- bemessungsstrom: 16 A
- polzahl: 4
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

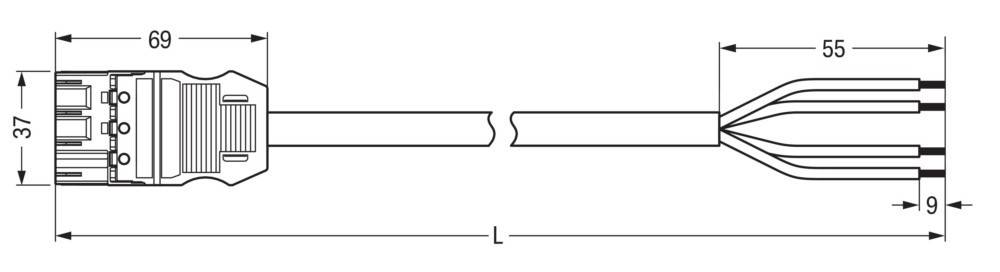

- gesamtlänge: 8000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: grau
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: sonstige
- kabeldurchmesser: 8,4..10,5 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: grau
- pol-kennzeichnung: 1, 2, 3, 4
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 0,131021 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV
- brandverhaltensklasse nach en 13501-6: Eca
