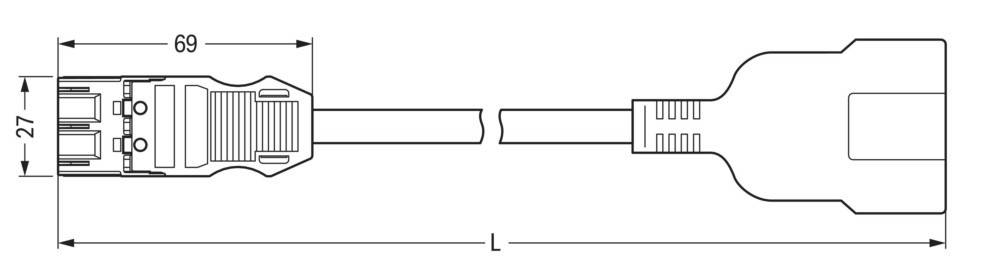

WAGO GmbH & Co. KG konfekt. Übergangsleitung 771-9993/406-101
Produktbeschreibung
Beschreibung
konfektionierte Übergangsleitung
Eca
Stecker/Schutzkontakt-Kupplung
3-polig
Kod. A
H05VV-F 3G 1,5 mm²
1 m
1,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Flexibilität bei der Elektroinstallation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel gerecht wird. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Abschnitten einsatzfähig.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Mit einem Stecker und einer Schutzkontakt-Kupplung ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für jede Anwendung geeignet.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Übergangsleitung Eca,Stecker
- typ: 771-9993/406-101
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: sonstige
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 1000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 7,4..9,4 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 8,400579 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
