WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-9973/216-804
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Stecker/offenes Ende; 3-polig; Kod. S; H05Z1Z1-F 3x1,5 mm²; 8 m; 1,50 mm²; braun
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Wirksam Anschlussverbindungen stecken, anstatt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Kodierung S. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lichtschalter und Steckdo
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Stecker
- typ: 771-9973/216-804
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

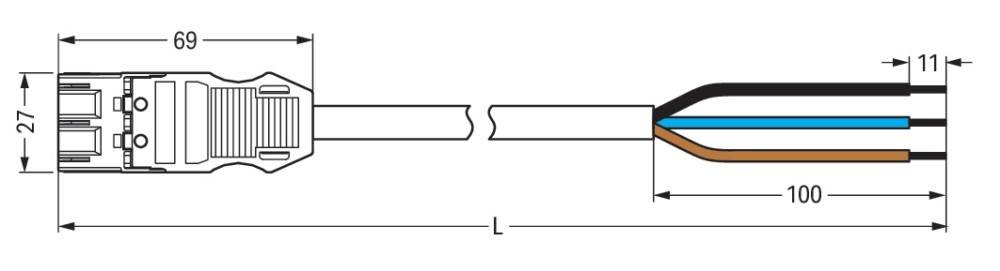

- gesamtlänge: 8000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: braun
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- abmantellänge: 100 mm
- abisolierlänge: 11 mm
- mantel-farbe: schwarz
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 66,365876 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
