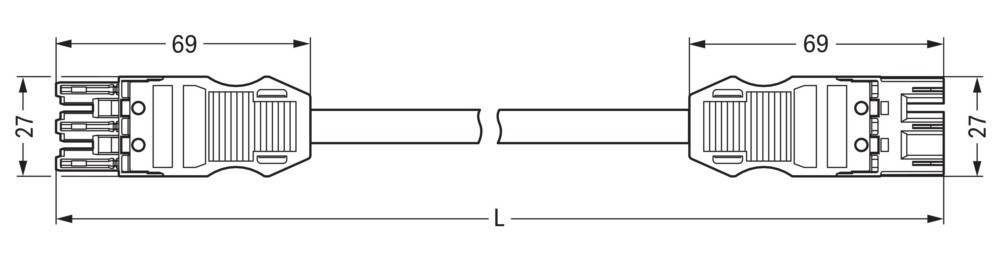

WAGO GmbH & Co. KG konfekt.Verbindungsleitung 771-9973/006-605
Produktbeschreibung
Beschreibung
konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
6 m
1,50 mm²
braun
konfektionierte Anschlussleitung WINSTA® MIDI 3-polig
Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung S gewährleistet die schnelle und sichere Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung S in Braun markiert Installationssteckverbinder der Produktfamilie WINSTA® MIDI, die für den Einbau in Wechselstromanwendungen passend sind. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher durchführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgestattet. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Wechselstromanwendungen.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt.Verbindungsleitung Eca,Buchse Stecker
- typ: 771-9973/006-605
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: Verbindungskabel
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 6000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: braun
- gehäusefarbe: schwarz
- kabeltyp: H03VV-F
- kabeldurchmesser: 7,4..9,4 mm
- mantel-farbe: schwarz
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 49,620672 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
