WAGO GmbH & Co. KG konfekt.Verbindungsleitung 771-9373/066-205
Produktbeschreibung
Beschreibung

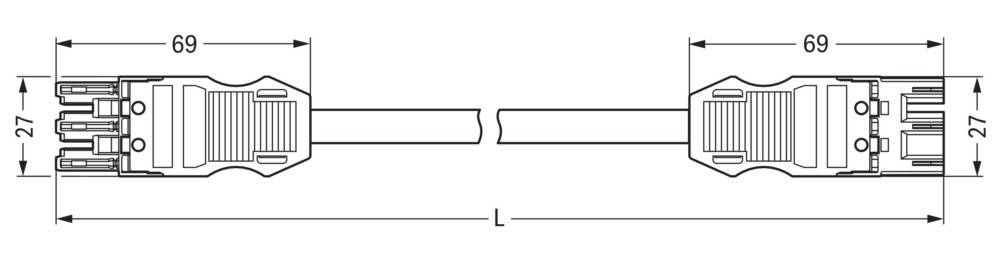

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
3-polig
Kod. S
H05Z1Z1-F 3x1,5 mm²
2 m
1,50 mm²
braun
konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung S ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung S in Braun finden überwiegend in Wechselstromanwendungen Verwendung. Flexibilität bei der Installation gewährt Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Planungen flexibel und individuell gerecht wird. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt besteht die amtlichen Sicherheitsstandards der Brandklasse C. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
zur Anwendung in Komponenten wie Motoren oder Frequenzumrichter.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt.Verbindungsleitung Cca,Buchse Stecker
- typ: 771-9373/066-205
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 2000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: braun
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- mantel-farbe: schwarz
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 0,167862 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Cca
