WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-8382/266-501
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Cca; Stecker/offenes Ende; 2-polig; Kod. I; H05Z1Z1-F 2 x 1,50 mm²; 5 m; 1,50 mm²
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA®
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Cca,Stecker
- typ: 771-8382/266-501
- bemessungsspannung: 250 V
- bemessungsstrom: 16 A
- polzahl: 2
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

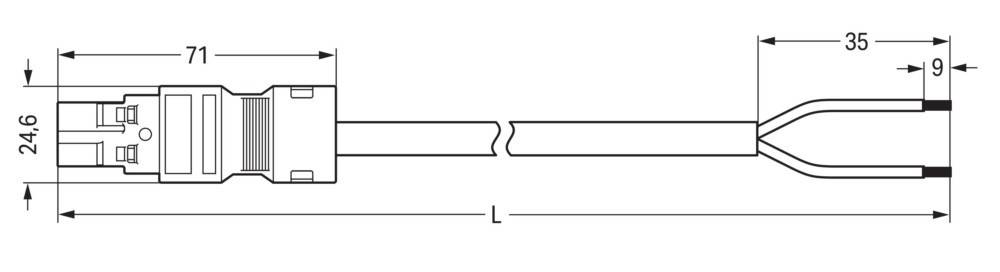

- gesamtlänge: 5000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: blau
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 6,8..8,6 mm
- abmantellänge: 35 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: 1+, 2-
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 0,108584 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Cca
