WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-6993/117-701
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Eca; Buchse/offenes Ende; 3-polig; Kod. A; H05Z1Z1-F 3G 2,5 mm²; 7 m; 2,50 mm²; schwarz
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP2XD. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Sie kann deshalb auch für leistung
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Eca,Buchse
- typ: 771-6993/117-701
- bemessungsspannung: 250 V
- bemessungsstrom: 20 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

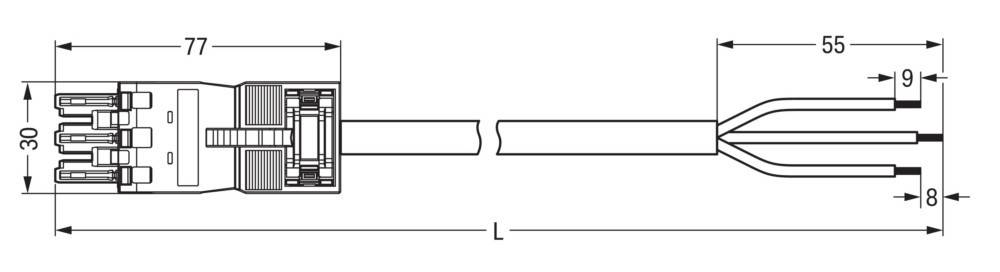

- gesamtlänge: 7000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 9,2..11,4 mm
- abmantellänge: 55 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 58,168892 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
