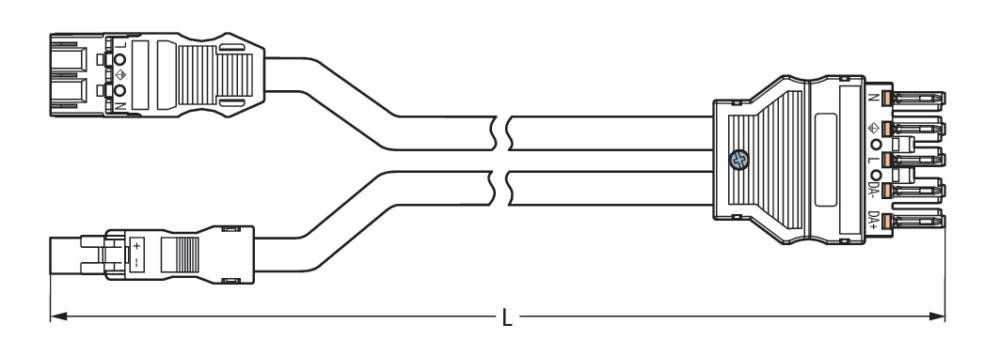

WAGO GmbH & Co. KG konfektionierte Y-Leitung 771-5001/222-000
Produktbeschreibung
Beschreibung
konfektionierte Y-Leitung
B2ca
2 x Stecker / Buchse

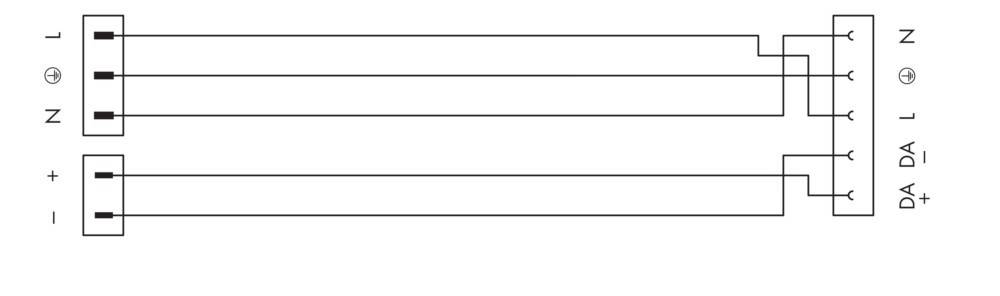

3-polig + 2-polig / 5-polig
Kod. A/I
H05Z1Z1-F 2 x 1,50 mm²
H05Z1Z1-F 3G 2,5 mm²
0,5 m
1,50 mm²
konfektionierte Anschlussleitung WINSTA® MIDI Kodierung A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI 3-polig. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher ausführen können. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen in Bezug auf den Brandschutz berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfüllt die strengen Sicherheitsstandards der Brandklasse B2. Bei der Herstellung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einem MIDI-Stecker, Stecker, MINI und einer MIDI-Buchse. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für jede Anwendung geeignet.
passgenaue Abmessungen.
sichere und schnelle Montage.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfektionierte Y-Leitung B2ca,2xSteckerBuchse
- typ: 771-5001/222-000
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: Buchse
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 500 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: blau/schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- mantel-farbe: schwarz
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 75 °C
- halogenfrei: nein
- brandlast: 0,415777 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 3 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: B2ca
