WAGO GmbH & Co. KG konfekt. Anschlussleitung 771-5001/202-000
Produktbeschreibung
Überblick
konfektionierte Anschlussleitung; Cca; Stecker/offenes Ende; 5-polig; Kod. I; H05Z1Z1-F 3G 1,5 mm²; 6 m; 1,50 mm²; blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau kennzeichnet WINSTA
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Anschlussleitung Cca,Stecker
- typ: 771-5001/202-000
- bemessungsspannung: 250 V
- polzahl: 5
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Stecker
- ausführung seite 2: freies Leitungsende
- leiterendenbehandlung: ultraschallverdichtete Aderenden

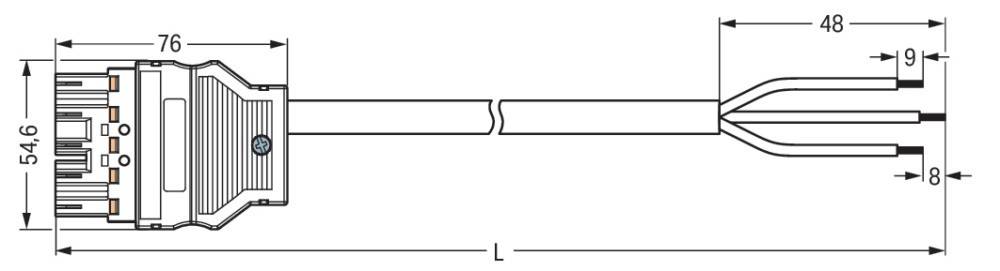

- gesamtlänge: 6000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: blau
- werkstoff des gehäuses: Polyamid (PA)
- gehäusefarbe: schwarz
- kabeltyp: H05Z1Z1-F
- kabeldurchmesser: 7,4..9,4 mm
- abmantellänge: 48 mm
- abisolierlänge: 9 mm
- mantel-farbe: schwarz
- leiternennquerschnitt: 1,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: ja
- brandlast: 0,260657 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Cca
