WAGO GmbH & Co. KG Snap-In-Stecker 770-795
Produktbeschreibung
Überblick
Snap-In-Stecker; 5-polig; Kod. B; 4,00 mm²; pink
Wirksam Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der Stiftleiste WINSTA® MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, der Robotik und im Maschin
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Snap-In-Stecker 5-polig,Kod. B,pink
- typ: 770-795
- bemessungsspannung: 400 V
- bemessungsstrom: 25 A
- polzahl: 5
- schutzart (ip): IP20
- anschlussart: Federzuganschluss
- ausführung: Stecker
- einbauvariante: Snap-In/Einschraubteil
- steckrichtung: gerade
- neigungswinkel: 0 °
- gewindeanschlussmaß: kein Gewindeanschluss
- anschlussquerschnitt (feindrähtig): 0,5..4 mm²
- anschlussquerschnitt (eindrähtig): 0,5..4 mm²
- anzahl der anschlüsse je pol: 2
- pol-kennzeichnung: 1, 2, 3, 4, 5
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: sonstige
- farbe des separaten adapterstücks: ohne Adapterstück
- gehäusefarbe: sonstige
- art der verriegelung: im Steckverbinder integriert
- max. dauertemperaturbeständigkeit kontaktteil: 85 °C
- max. dauertemperaturbeständigkeit zugentlastung: 105 °C
- werkstoff des gehäuses: Polyamid (PA)
- halogenfrei: ja
- brandlast: 0,10222 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV

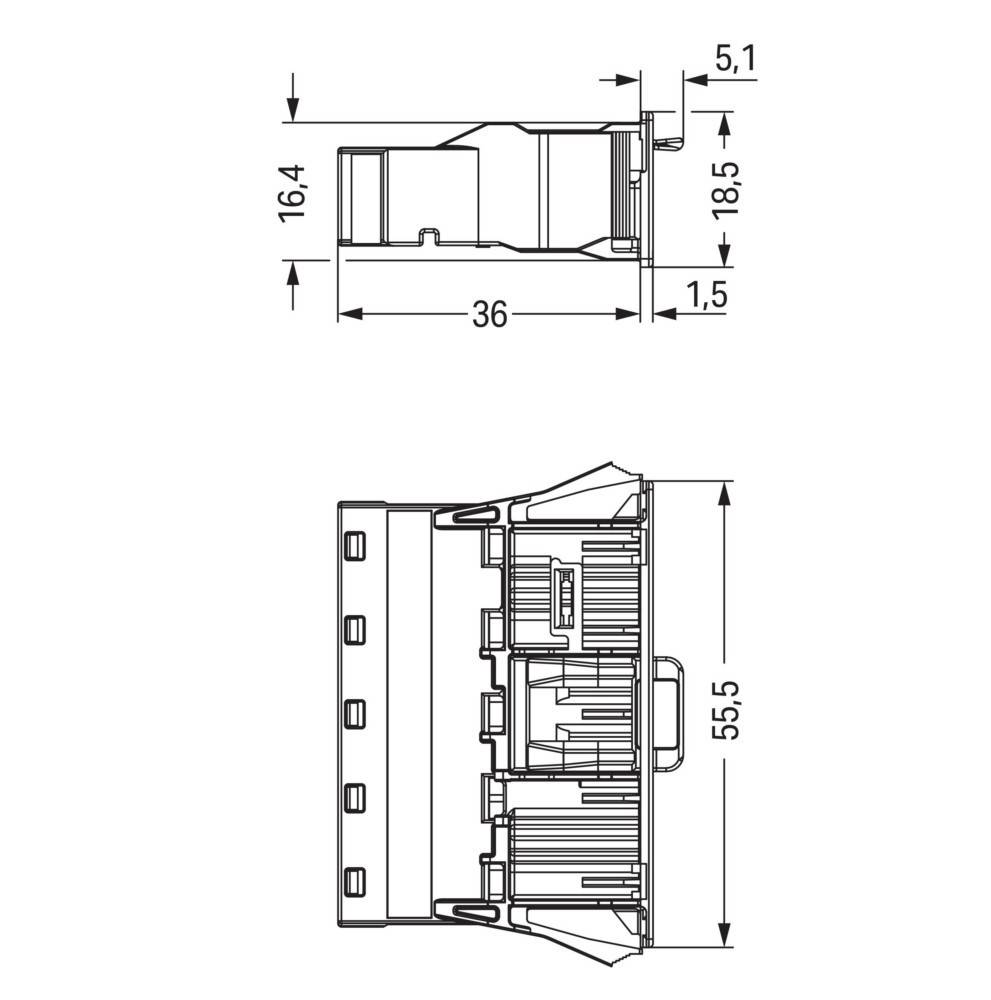

- länge: 41,1 mm
- höhe: 18,5 mm
- breite: 55,5 mm
- wandstärke des gehäuses: 2 mm
