WAGO GmbH & Co. KG Snap-In-Buchse 770-785/080-000
Produktbeschreibung
Überblick
Snap-In-Buchse; 5-polig; Kod. B; 4,00 mm²; pink
Wirksam Anschlussverbindungen stecken, anstatt aufwendig zu schrauben: mit der Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, der
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Snap-In-Buchse 5-polig,Kod. B,pink
- typ: 770-785/080-000
- bemessungsspannung: 400 V
- bemessungsstrom: 25 A
- polzahl: 5
- schutzart (ip): IP20
- anschlussart: Federzuganschluss
- ausführung: Buchse
- einbauvariante: Snap-In/Einschraubteil
- steckrichtung: gerade
- neigungswinkel: 0 °
- gewindeanschlussmaß: kein Gewindeanschluss
- anschlussquerschnitt (feindrähtig): 0,5..4 mm²
- anschlussquerschnitt (eindrähtig): 0,5..4 mm²
- anzahl der anschlüsse je pol: 2
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: sonstige
- farbe des separaten adapterstücks: ohne Adapterstück
- gehäusefarbe: sonstige
- art der verriegelung: im Steckverbinder integriert
- max. dauertemperaturbeständigkeit kontaktteil: 85 °C
- max. dauertemperaturbeständigkeit zugentlastung: 105 °C
- werkstoff des gehäuses: Polyamid (PA)
- halogenfrei: ja
- brandlast: 0,0875 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV

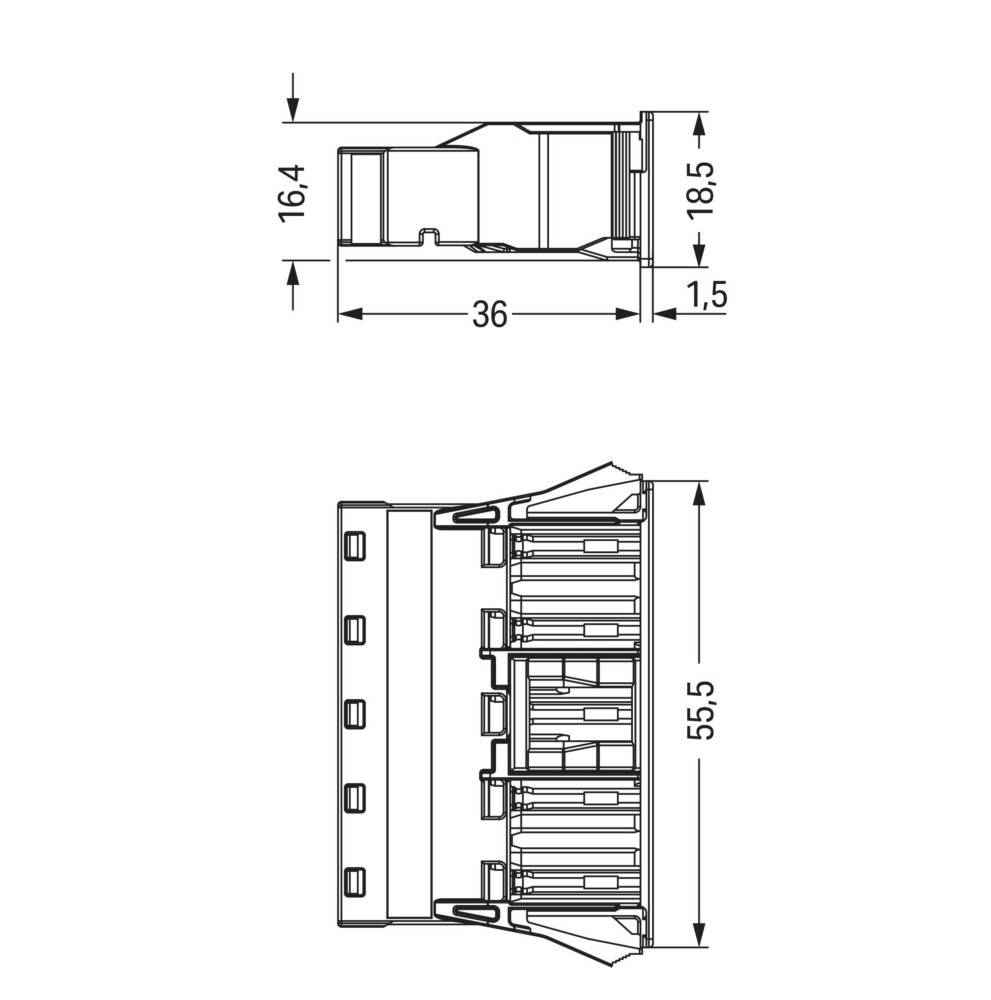

- länge: 37,5 mm
- höhe: 18,5 mm
- breite: 55,5 mm
- wandstärke des gehäuses: 2 mm
