WAGO GmbH & Co. KG Snap-In-Stecker 770-2315
Produktbeschreibung
Überblick
Snap-In-Stecker; 5-polig; Kod. P; 4,00 mm²; rot
Die Stiftleiste WINSTA® MIDI Kodierung P ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. USV-Anwendungen beim Austausch von Daten werden häufig mit Kodierung P realisiert. Bemessungsstrom u
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Snap-In-Stecker 5-polig,Kod. P,rot
- typ: 770-2315
- bemessungsspannung: 400 V
- bemessungsstrom: 25 A
- polzahl: 5
- schutzart (ip): IP20
- anschlussart: Federzuganschluss
- ausführung: Buchse
- einbauvariante: Snap-In/Einschraubteil
- steckrichtung: gerade
- neigungswinkel: 0 °
- gewindeanschlussmaß: kein Gewindeanschluss
- anschlussquerschnitt (feindrähtig): 0,5..4 mm²
- anschlussquerschnitt (eindrähtig): 0,5..4 mm²
- anzahl der anschlüsse je pol: 2
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: rot
- farbe des separaten adapterstücks: ohne Adapterstück
- gehäusefarbe: rot
- art der verriegelung: im Steckverbinder integriert
- max. dauertemperaturbeständigkeit kontaktteil: 85 °C
- max. dauertemperaturbeständigkeit zugentlastung: 105 °C
- werkstoff des gehäuses: Polyamid (PA)
- halogenfrei: ja
- brandlast: 0,10333 kWh
- kontaktmaterial: CuSn
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 6 kV

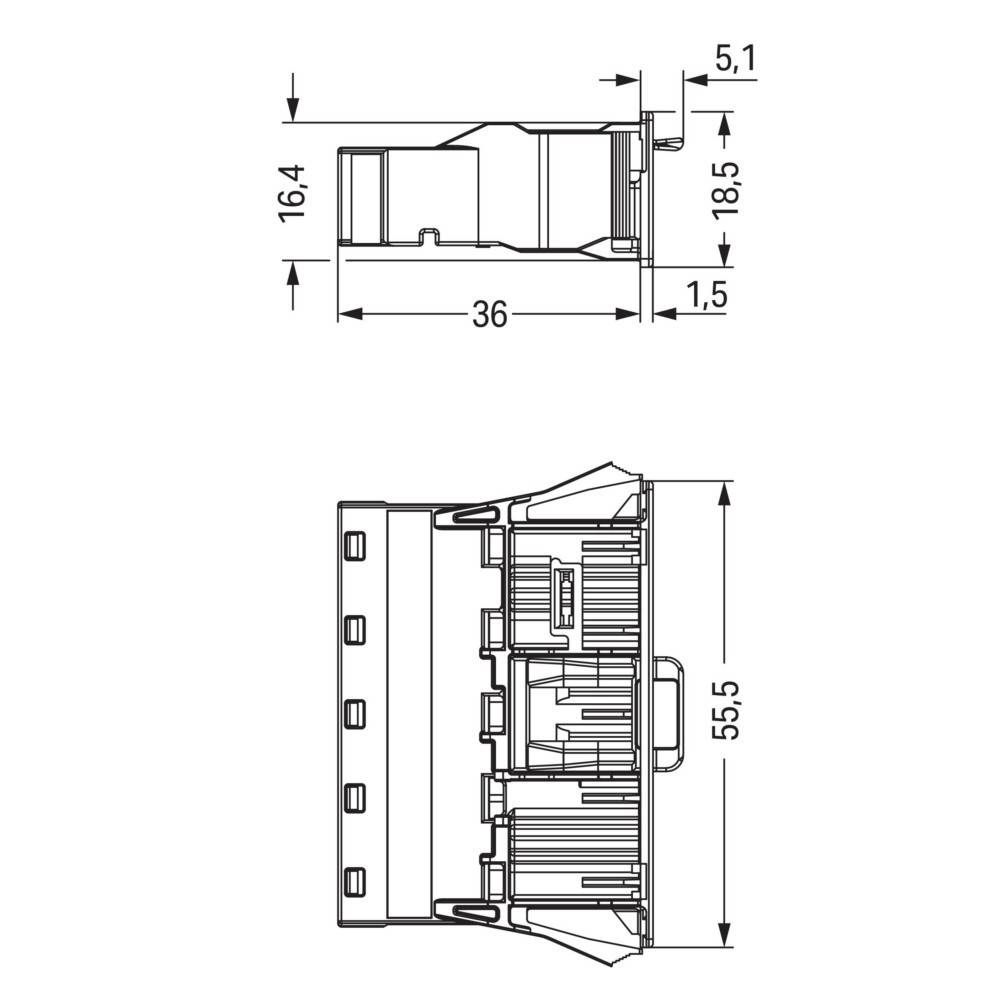

- länge: 41,1 mm
- höhe: 18,5 mm
- breite: 55,5 mm
- wandstärke des gehäuses: 2 mm
