WAGO GmbH & Co. KG 1-Leiter-Federleiste 769-111/000-039
Produktbeschreibung
Überblick
1-Leiter-Federleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 11-polig; Kodiernase; 4,00 mm²; grau/blau/grün-gelb
Federleiste/Buchse Serie 769, grau/blau/grün-gelb
Bei dieser Federleiste/Buchse (Artikelnummer 769-111/000-039) ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterart
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste 4mm²,gr/bl/gn-ge
- typ: 769-111/000-039
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..4 mm²
- bemessungsstrom in: 32 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 11
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- halogenfrei: ja

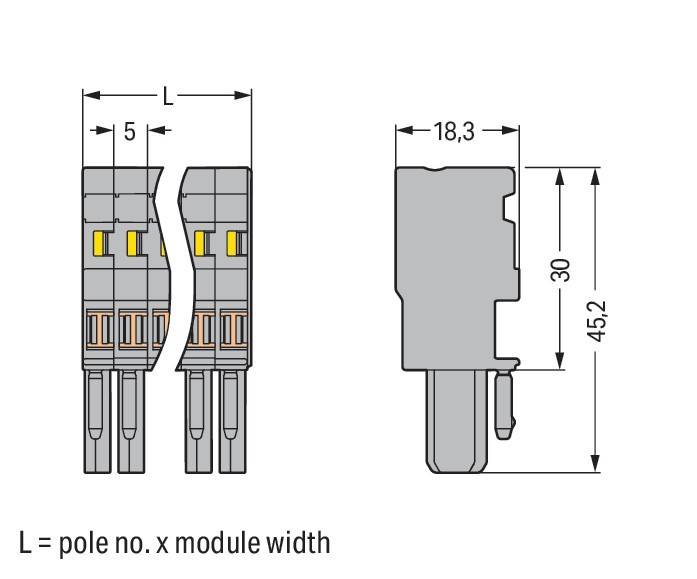

- breite: 55 mm
- höhe: 18,3 mm
- tiefe: 45,2 mm
- abschlussplatte erforderlich: nein
- farbe: mehrfarbig
- transparent: nein
