WAGO GmbH & Co. KG 2-Leiter-Leiterplattenkle. 746-2305/000-016
Produktbeschreibung
Überblick
2-Leiter-Leiterplattenklemme; 10 mm²; Rastermaß 7,5 mm; 5-polig; Push-in CAGE CLAMP®; grün-gelb
Leiterplattenklemme Serie 746, grün-gelb
Die Leiterplattenklemme mit der Artikelnummer 746-2305/000-016 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 13 bis 15 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmste
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Leiterplattenkle. 10mm²
- typ: 746-2305/000-016

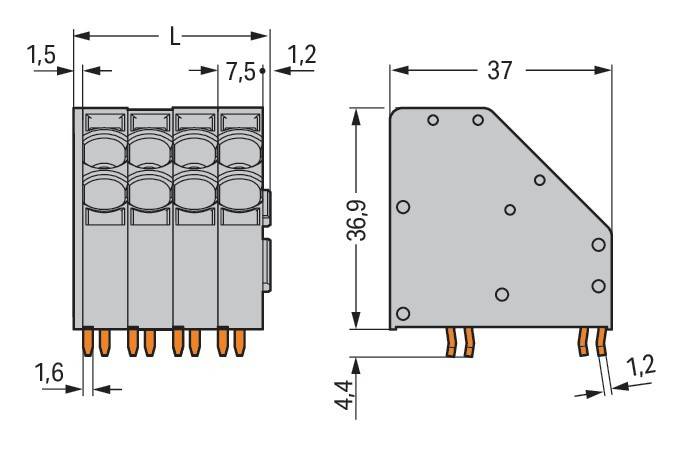

- höhe: 36,9 mm
- anzahl der elektrischen anschlüsse: 5
- anzahl der etagen: 2

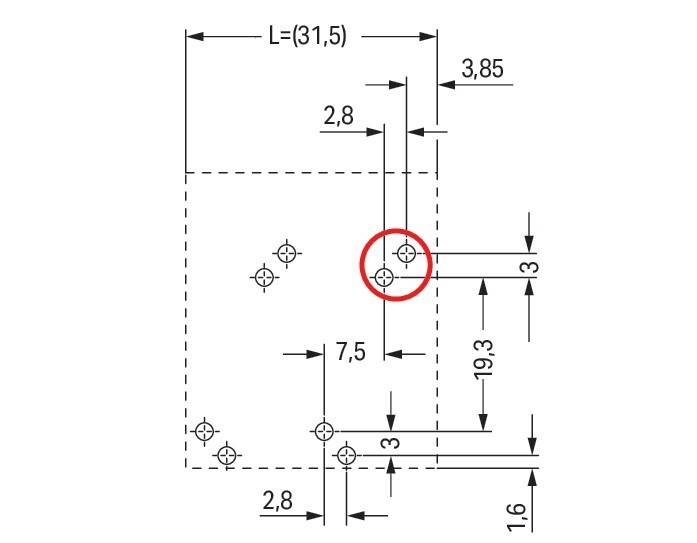

- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 50 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grün
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
