WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-506/000-004
Produktbeschreibung
Überblick
Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 7,5 mm; 12-polig; CAGE CLAMP®; schwarz
Leiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm

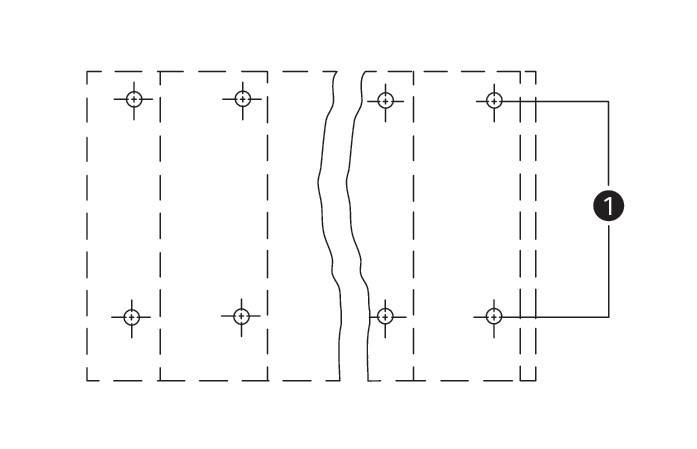

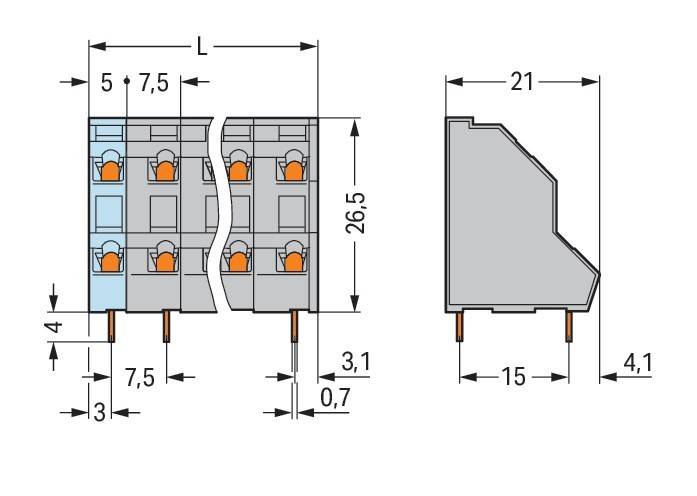

Die Leiterplattenklemme mit der Artikelnummer 736-506/000-004 ermöglicht eine schnelle und zuverlässige Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (43,6 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängig
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: DoppelstockLeiterplattenk. 2,5mm²
- typ: 736-506/000-004
- höhe: 26,5 mm
- anzahl der elektrischen anschlüsse: 12
- anzahl der etagen: 2
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 21 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
