WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-502
274,60 €
inkl. MwSt.
Gratis Versand
Weitere Angebote auf voelkner
Alle Angebote (2 neu, 0 gebraucht)
274,60 €
inkl. MwSt.
Gratis Versand
Produktbeschreibung
Überblick
Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 7,5 mm; 4-polig; CAGE CLAMP®; grau
Leiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm
Bei dieser Leiterplattenklemme (Artikelnummer 736-502) steht ein schneller und sicherer Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: DoppelstockLeiterplattenk. 2,5mm²
- typ: 736-502

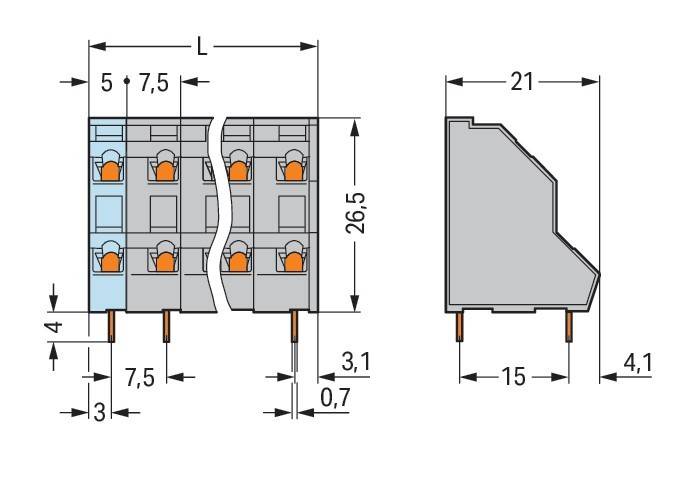

- höhe: 26,5 mm
- anzahl der elektrischen anschlüsse: 4
- anzahl der etagen: 2

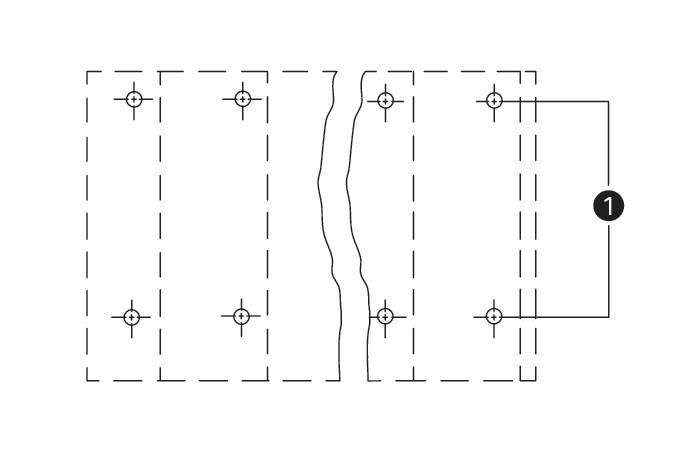

- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 21 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
