WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-303
Produktbeschreibung
Überblick
Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 5,08 mm; 6-polig; CAGE CLAMP®; orange
Leiterplattenklemme Serie 736 mit 45 ° Leitereinführung zur Platine

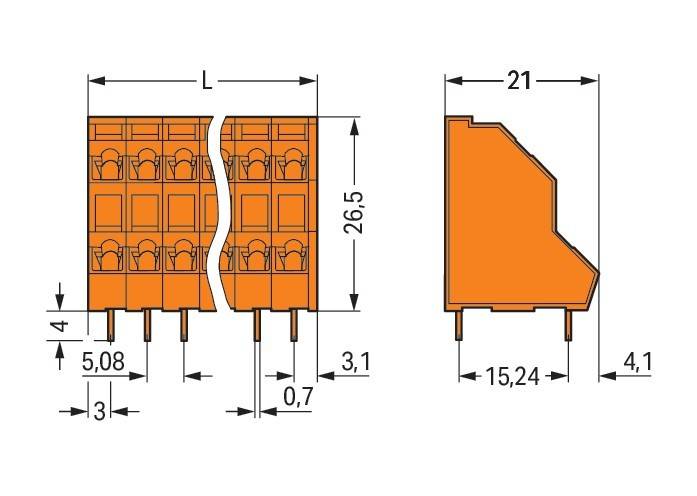

Die Leiterplattenklemme (Artikelnummer 736-303) ermöglicht eine schnelle und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (16,34 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterq
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: DoppelstockLeiterplattenk. 2,5mm²
- typ: 736-303
- höhe: 26,5 mm

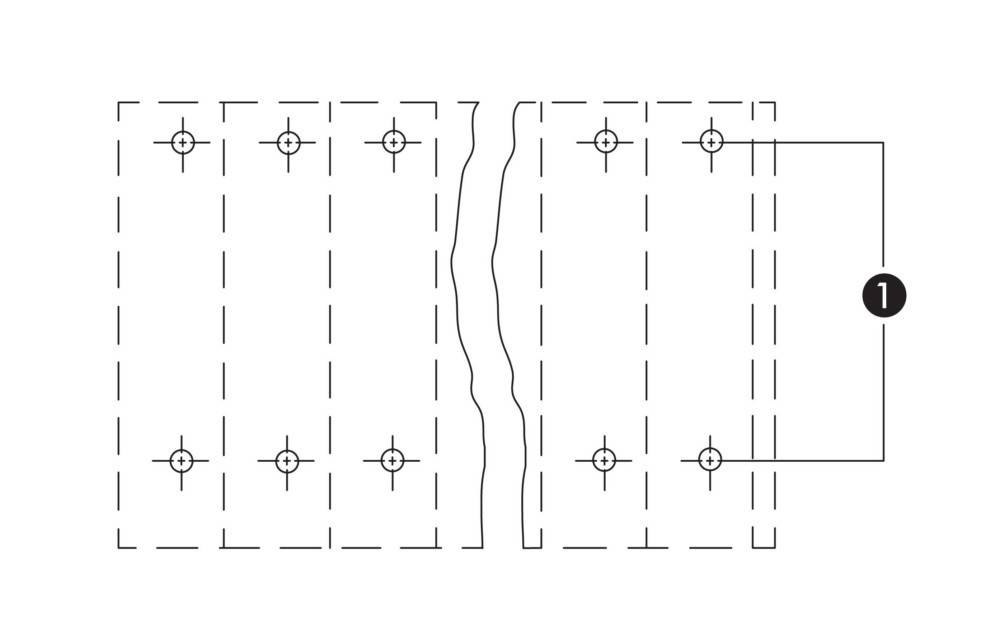

- anzahl der elektrischen anschlüsse: 6
- anzahl der etagen: 2
- rastermaß der anschlüsse: 5,08 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 21 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: orange
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
