WAGO GmbH & Co. KG THT-Federleiste abgewink. 734-541
Produktbeschreibung
Überblick
THT-Federleiste; abgewinkelt; Rastermaß 3,5 mm; 11-polig; 100% fehlsteckgeschützt; Lötstift 0,9 x 0,9 mm; lichtgrau
Federleiste/Buchse Serie 734 mit Rastermaß 3,5 mm

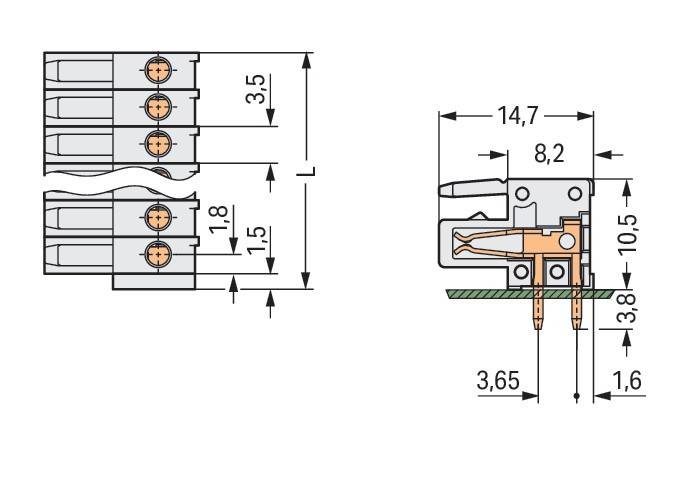

Die Federleiste/Buchse (Artikelnummer 734-541) bietet eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. In Breite x Höhe x Tiefe sind die Abmessungen (40 x 14,3 x 14,65) mm. Die Kontaktoberfläche besteht aus Zinn. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste abgewink. 3,5mm,lichtgrau
- typ: 734-541
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 11
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
