WAGO GmbH & Co. KG THT-Federleiste gerade 734-473/037-000
Produktbeschreibung
Überblick
THT-Federleiste; gerade; Rastermaß 3,5 mm; 13-polig; 100% fehlsteckgeschützt; Verriegelungsklinke; Lötstift 0,9 x 0,9 mm; lichtgrau
Federleiste/Buchse Serie 734 mit Lötstiftabmessungen 0,9 x 0,9 mm

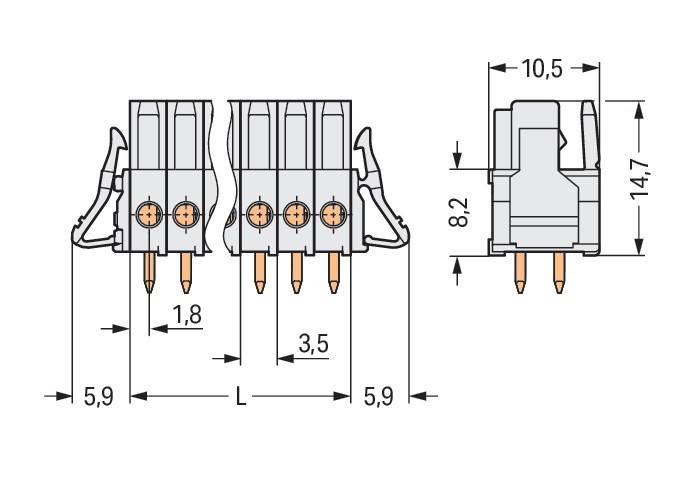

Die Federleiste/Buchse mit der Artikelnummer 734-473/037-000 bietet eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. In Breite x Höhe x Tiefe betragen die Maße (57,1 x 18,5 x 10,5) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste gerade 3,5mm,lichtgrau
- typ: 734-473/037-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 13
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
