WAGO GmbH & Co. KG THT-DoppelstockStiftleiste 734-439/001-000
Produktbeschreibung
Überblick
THT-Doppelstock-Stiftleiste; Lötstift 1,0 x 1,0 mm; abgewinkelt; 100% fehlsteckgeschützt; Rastermaß 3,81 mm; 18-polig; orange
Stiftleiste Serie 734 mit Rastermaß 3,81 mm

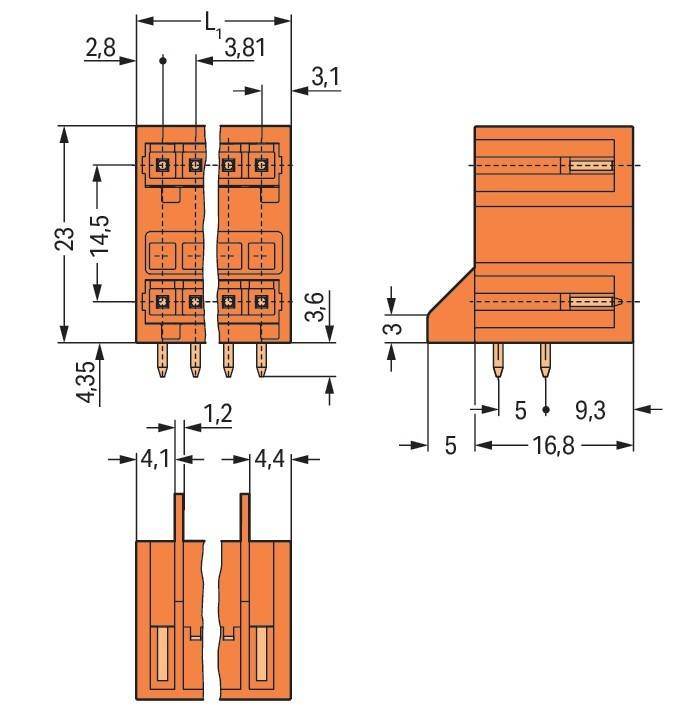

Bei dieser Stiftleiste (Artikelnummer 734-439/001-000) ist eine ordentliche Elektroinstallation der Fokus. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (36,38 x 26,6 x 21,8) mm. Die Oberfläche der Kontakte besteht aus Zinn. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THT verlötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-DoppelstockStiftleiste 1,0x1,0,abgew.,or
- typ: 734-439/001-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 18
- anzahl der steckkontaktreihen: 2
- rastermaß der kontakte: 3,81 mm
- rastermaß der anschlüsse: 3,81 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,6 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: orange
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
