WAGO GmbH & Co. KG 1-Leiter-Stiftleiste 723-605/114-042
Produktbeschreibung
Überblick

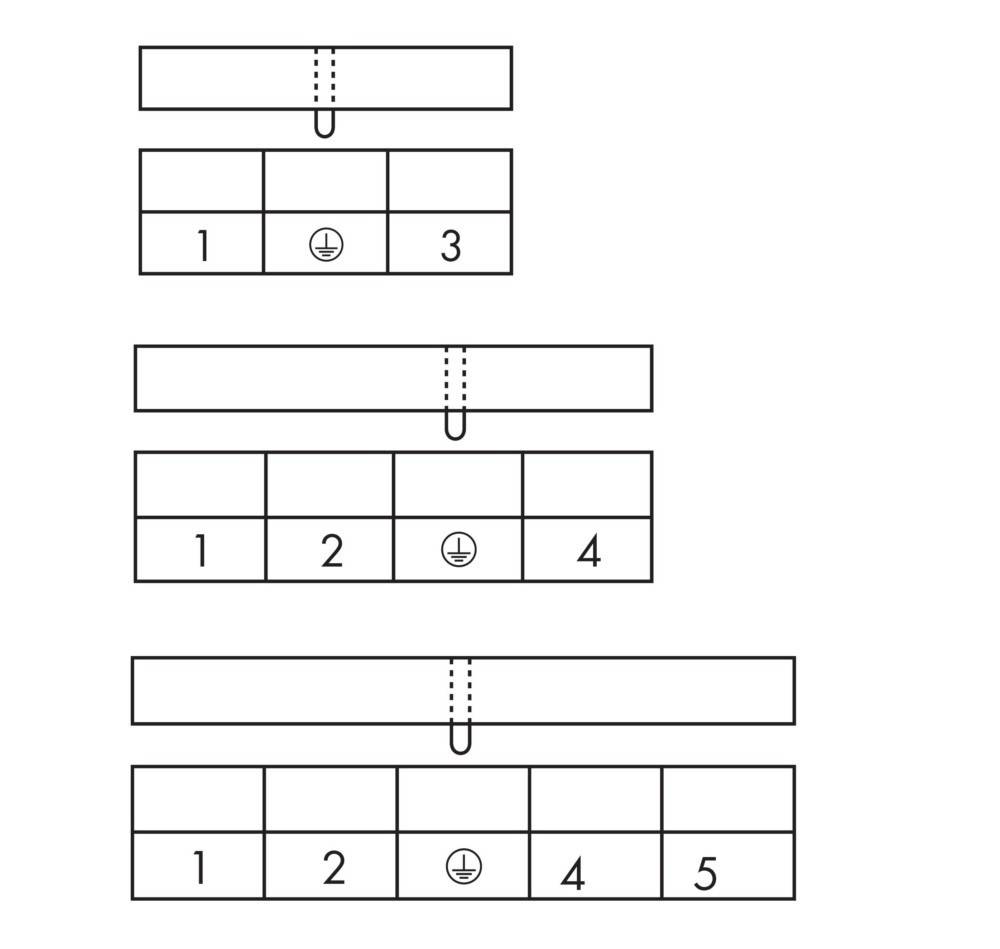

1-Leiter-Stiftleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 5-polig; voreilender PE-Kontakt; 100% fehlsteckgeschützt; Snap-In-Flansch; direkt bedruckt; 2,50 mm²; lichtgrau
Stiftleiste Serie 723, lichtgrau

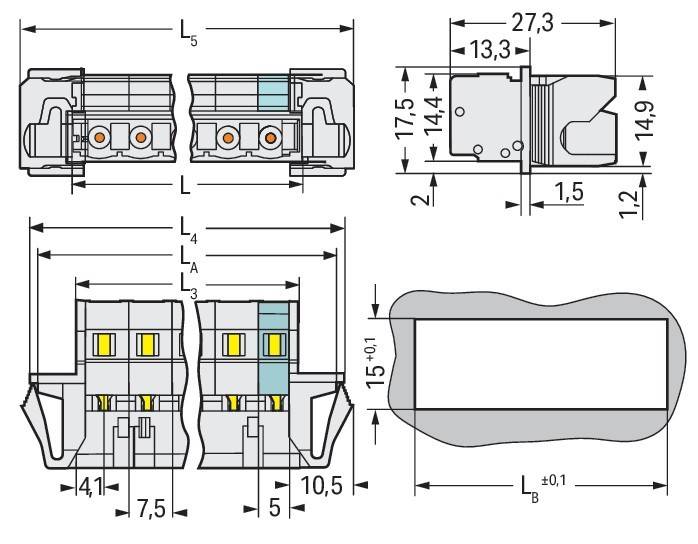

Die Stiftleiste hat die Artikelnummer 723-605/114-042 und ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (56 x 17,5 x 27,5) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Stiftleiste CAGECLAMP,2,5mm²,lgr
- typ: 723-605/114-042
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Stift
- polzahl: 5
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 7,5 mm
- rastermaß der anschlüsse: 7,5 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 12 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP10
