WAGO GmbH & Co. KG 1-Leiter-Stiftleiste 723-604/114-042
Produktbeschreibung
Überblick

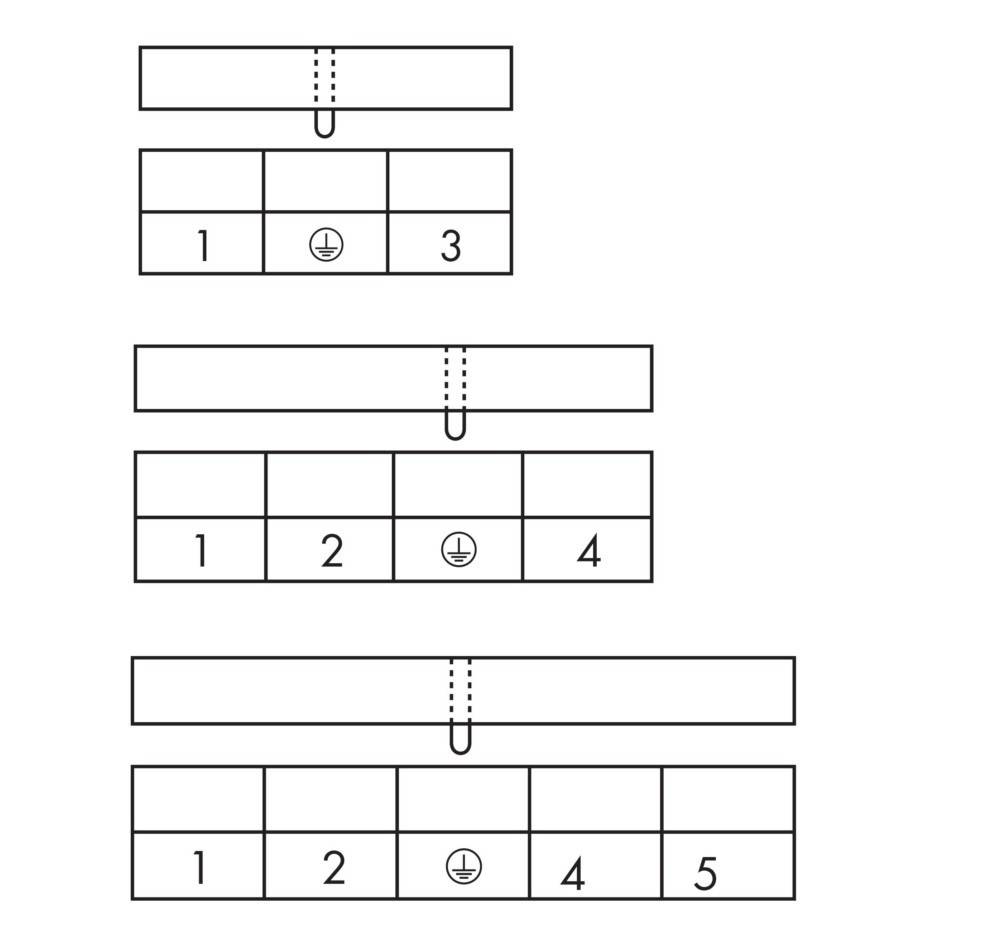

1-Leiter-Stiftleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 4-polig; voreilender PE-Kontakt; 100% fehlsteckgeschützt; Snap-In-Flansch; direkt bedruckt; 2,50 mm²; lichtgrau
Stiftleiste Serie 723 mit 0 ° Leiterabgang zur Steckrichtung
Bei dieser Stiftleiste mit der Artikelnummer 723-604/114-042 ist eine reibungslose Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Stiftleiste CAGECLAMP,2,5mm²,lgr
- typ: 723-604/114-042
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Stift
- polzahl: 4
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 7,5 mm
- rastermaß der anschlüsse: 7,5 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 12 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP10
