WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 714-172
Produktbeschreibung
Überblick
THT-Stiftleiste; Lötstift 0,8 x 0,8 mm; abgewinkelt; Rastermaß 3,5 mm; 12-polig; schwarz
Stiftleiste Serie 714 mit Lötstiftabmessungen 0,8 x 0,8 mm

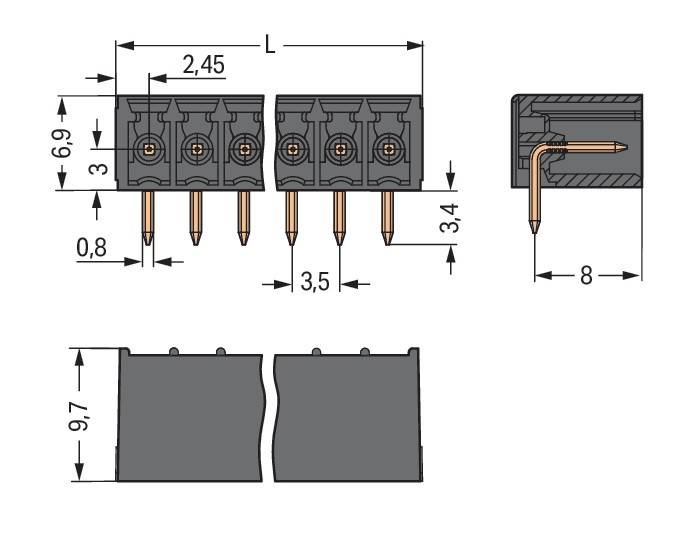

Die Stiftleiste hat die Artikelnummer 714-172 und verspricht eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (43,4 x 10,3 x 9,7) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THT verlötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Stiftleiste Lötstift 0,8x0,8,abgew.,sw
- typ: 714-172
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 12
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 8 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: THR-Anschluss
- länge des pins: 3,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
