WAGO GmbH & Co. KG THT-Stiftleiste 2-reihig 713-1468/037-000
Produktbeschreibung
Überblick
THT-Stiftleiste, 2-reihig; Lötstift 0,8 x 0,8 mm; gerade; 100% fehlsteckgeschützt; mit Orientierungsnase; Trennhilfe; Rastermaß 3,5 mm; 16-polig; schwarz
Stiftleiste Serie 713 mit Rastermaß 3,5 mm

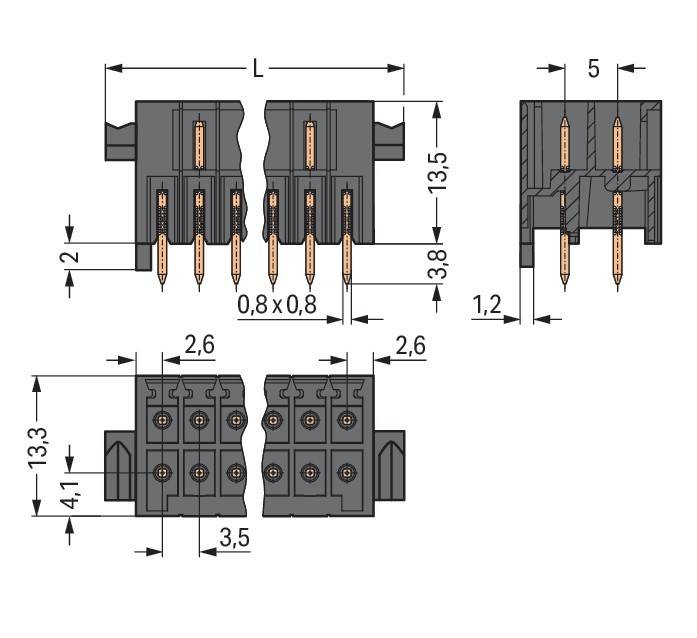

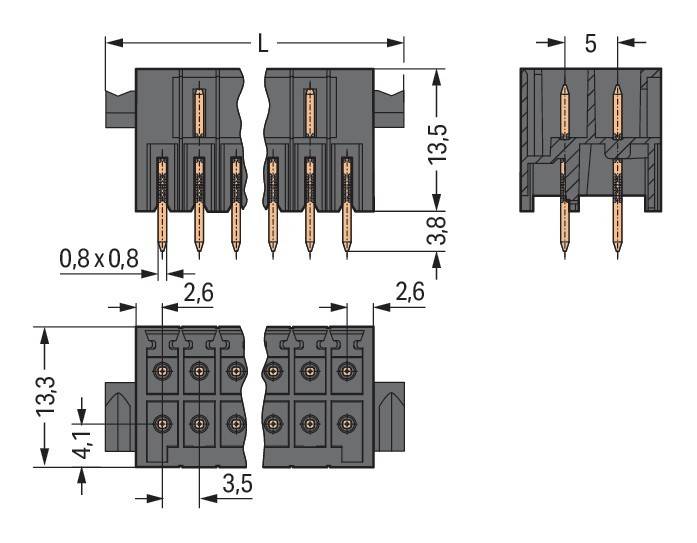

Die Stiftleiste mit der Artikelnummer 713-1468/037-000 verspricht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Maße betragen in Breite x Höhe x Tiefe (36,1 x 17,3 x 13,3) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Stiftleiste 2-reihig 0,8x0,8,gerade,sw
- typ: 713-1468/037-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 16
- anzahl der steckkontaktreihen: 2
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
