WAGO GmbH & Co. KG THR-Stiftleiste 2-reihig 713-14#4055143778350
Produktbeschreibung
Überblick

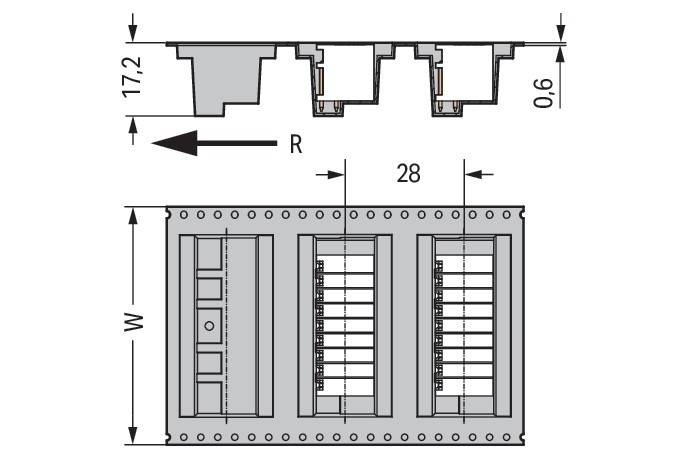

THR-Stiftleiste, 2-reihig; Lötstift 0,8 x 0,8 mm; abgewinkelt; 100% fehlsteckgeschützt; im Gurt; Rastermaß 3,5 mm; 36-polig; schwarz
Stiftleiste Serie 713 mit Rastermaß 3,5 mm

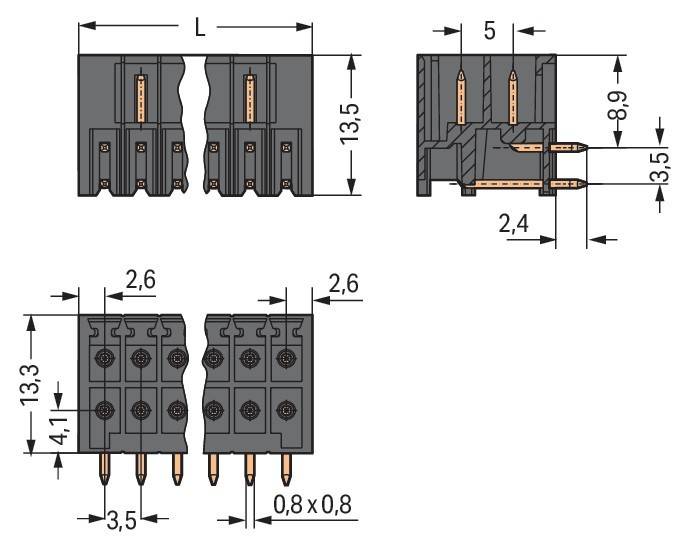

Die Stiftleiste (Artikelnummer 713-1438/105-000/997-409) ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. In Breite x Höhe x Tiefe sind die Maße (64,5 x 15,7 x 13,5) mm. Die Oberfläche der Kontakte ist aus Zinn. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Stiftleiste 2-reihig 0,8x0,8,abgew.,sw
- typ: 713-14#4055143778350
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 36
- anzahl der steckkontaktreihen: 2
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
