WAGO GmbH & Co. KG THR-Stiftleiste 2-reihig 713-1431/105-000/997
Produktbeschreibung
Überblick

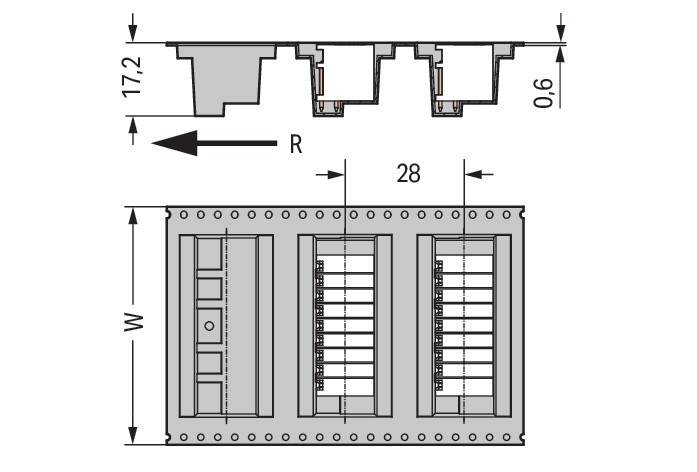

THR-Stiftleiste, 2-reihig; Lötstift 0,8 x 0,8 mm; abgewinkelt; 100% fehlsteckgeschützt; im Gurt; Rastermaß 3,5 mm; 22-polig; schwarz
Stiftleiste Serie 713, schwarz

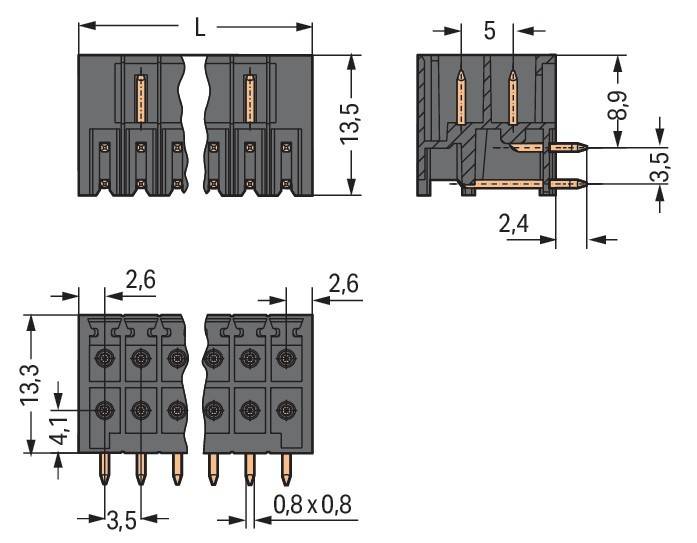

Die Stiftleiste mit der Artikelnummer 713-1431/105-000/997-407 ermöglicht eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. In Breite x Höhe x Tiefe betragen die Abmessungen (40 x 15,7 x 13,5) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtunge
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Stiftleiste 2-reihig 0,8x0,8,abgew.,sw
- typ: 713-1431/105-000/997
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 22
- anzahl der steckkontaktreihen: 2
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
